Abbildung 1

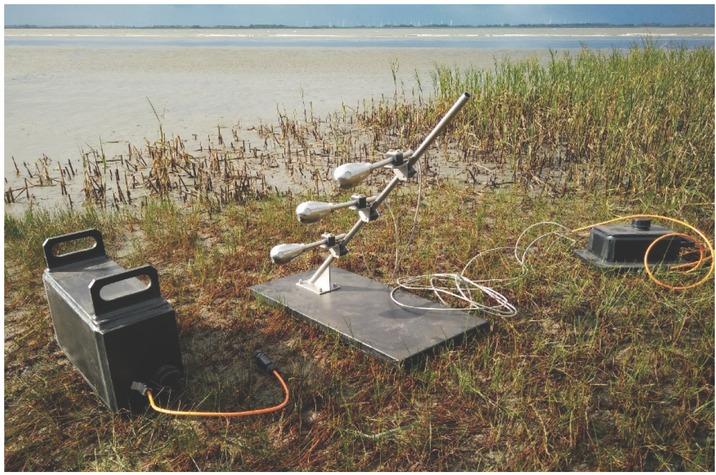

Bild des neukonstruierten Messsystems Watt-SST mit Austausch-Akku, Messrechner und Sensorgestell zur Quantifizierung von Spannungen
Figure 1. Picture of the new measurement system Mudflat-SST with measurement computer, exchangeable battery, and framework for sensor heads to quantify stress impacts
Abbildung 2
Die Schiffe Agnes Essberger (a), Deveron (b), Ida Rambow (c) und Kamelia (d) bei der Passage am 18.12.2018 bzw. 18.01.2019 an der eingerichteten Messstelle am Nord-Ostsee-Kanal bei Kiel
Figure 2. The ships Agnes Essberger (a), Deveron (b), Ida Rambow (c) and Kamelia (d) passing the measuring point at Kiel-Canal on 18.12.2018 respectively 18.01.2019
Abbildung 3

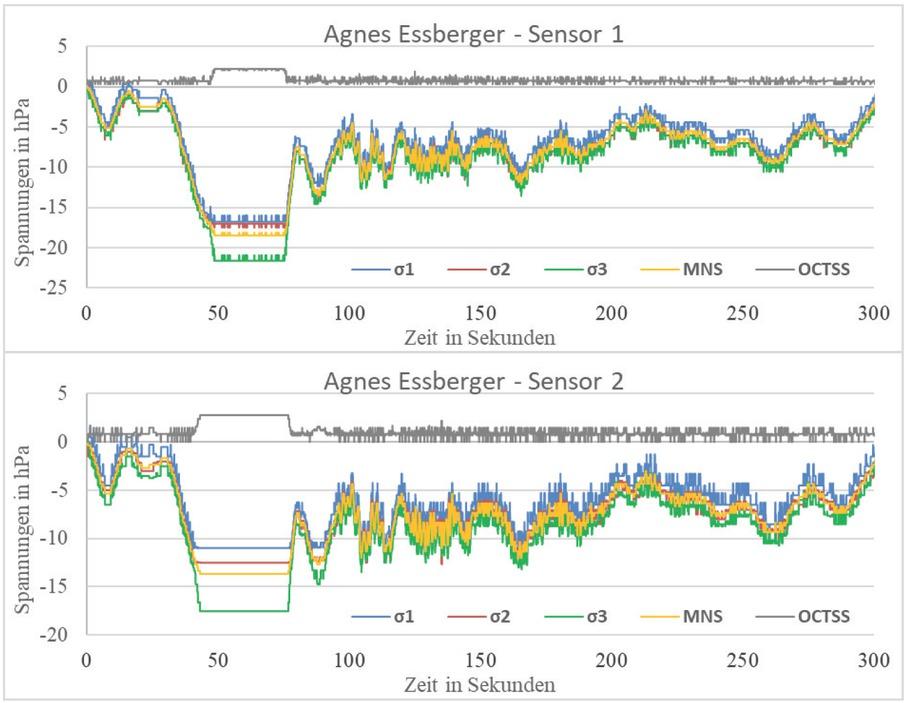

Verlauf der drei Hauptspannungen (σ1, σ2, σ3), der mittleren Normalspannung (MNS) und der oktaedrischen Scherspannung (OCTSS) der Sensorköpfe bei Durchfahrt der Agnes Essberger
Figure 3. Main stresses (σ1, σ2, σ3), averaged normal stress (MNS), and octahedral shear stress (OCTSS) from the sensor heads during the pass of Agnes Essberger
Abbildung 4

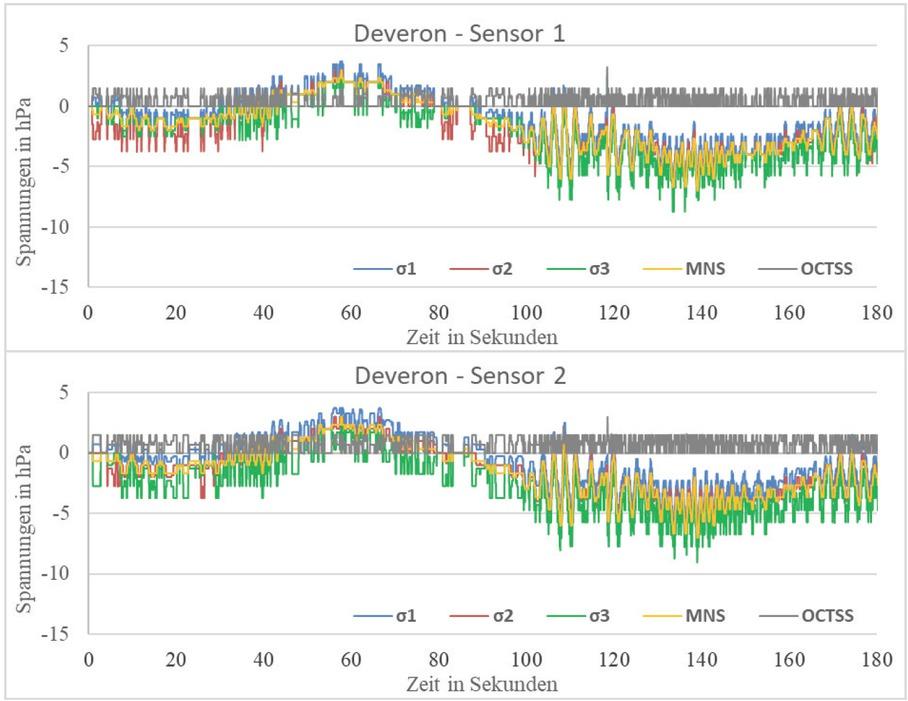

Verlauf der drei Hauptspannungen (σ1, σ2, σ3), der mittleren Normalspannung (MNS) und der oktaedrischen Scherspannung (OCTSS) der Sensorköpfe bei Durchfahrt der Deveron
Figure 4 Main stresses (σ1, σ2, σ3), averaged normal stress (MNS), and octahedral shear stress (OCTSS) from the sensor heads during the pass of Deveron
Abbildung 5

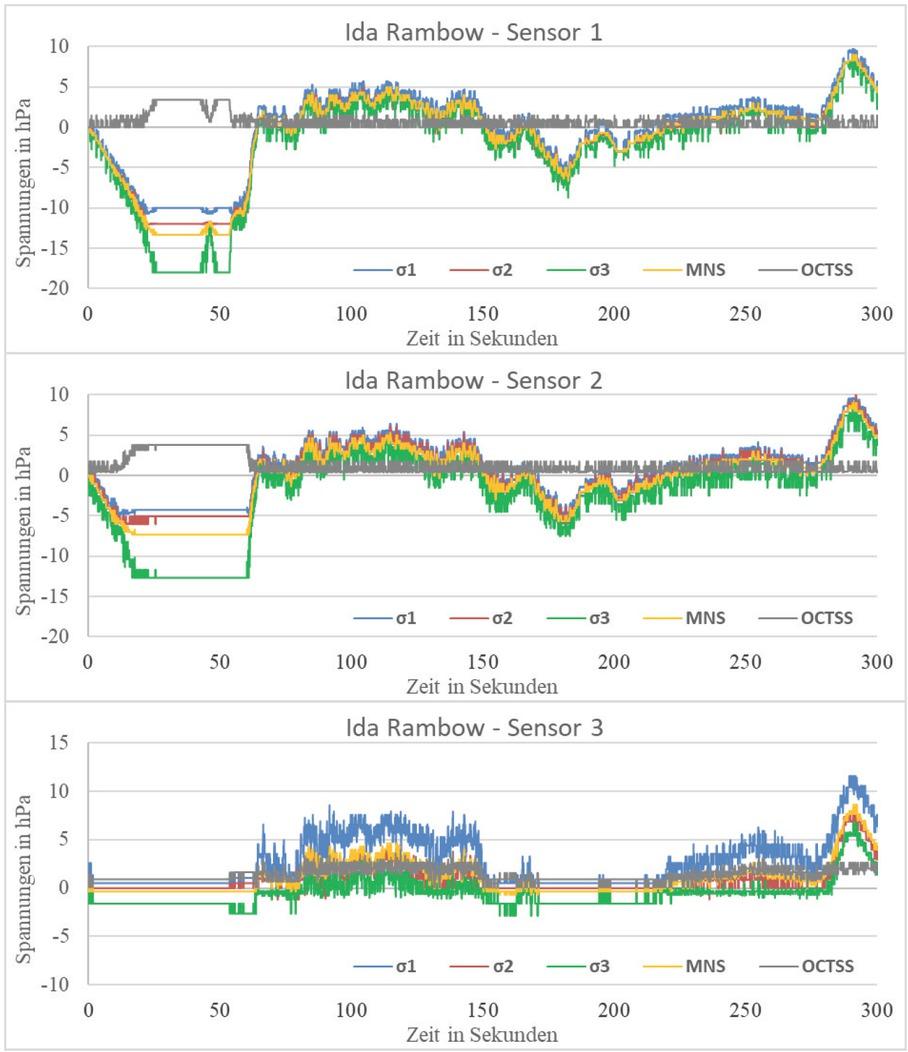

Verlauf der drei Hauptspannungen (σ1, σ2, σ3), der mittleren Normalspannung (MNS) und der oktaedrischen Scherspannung (OCTSS) der Sensorköpfe bei Durchfahrt der Ida Rambow
Figure 5. Main stresses (σ1, σ2, σ3), averaged normal stress (MNS), and octahedral shear stress (OCTSS) from the sensor heads during the pass of Ida Rambow
Abbildung 6

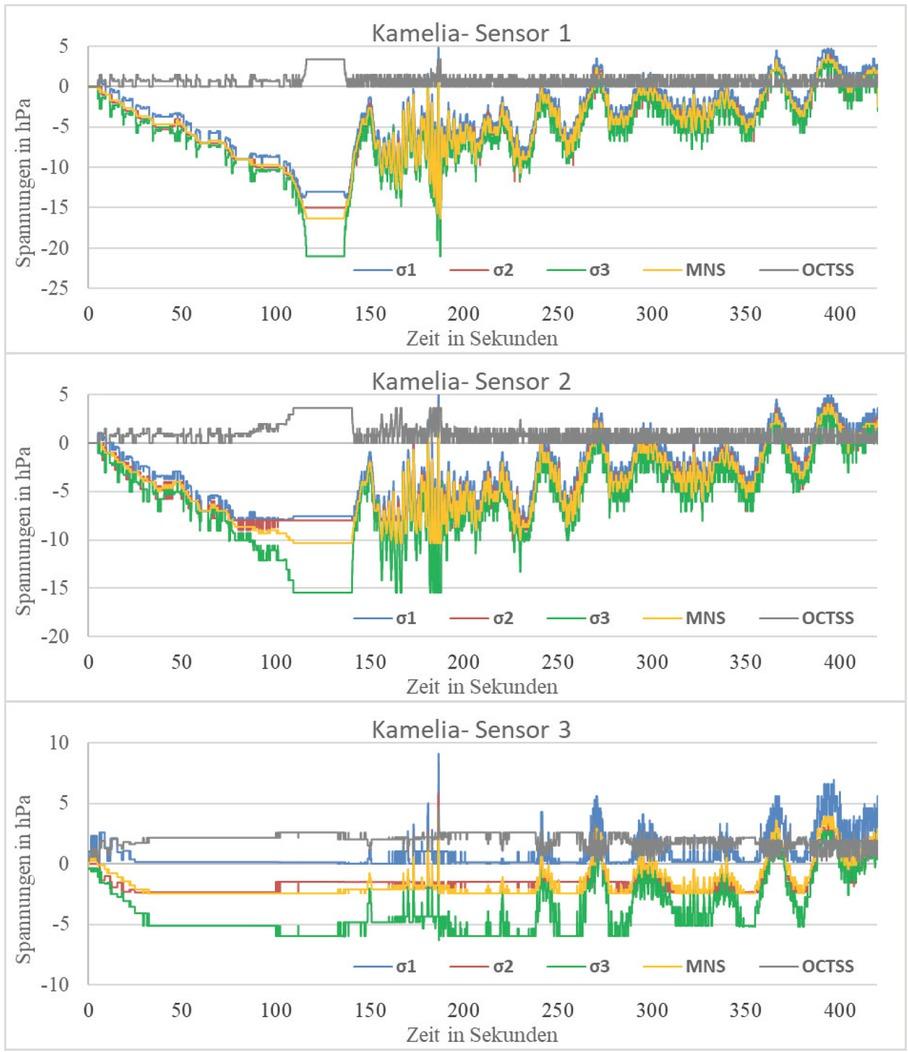

Verlauf der drei Hauptspannungen (σ1, σ2, σ3), der mittleren Normalspannung (MNS) und der oktaedrischen Scherspannung (OCTSS) der Sensorköpfe bei Durchfahrt der Kamelia
Figure 6. Main stresses (σ1, σ2, σ3), averaged normal stress (MNS), and octahedral shear stress (OCTSS) from the sensor heads during the pass of Kamelia
