In-situ Beschreibung des Wurzelsystems von Hopfen und Mais über Freilegung am Bodenprofil Cover

In-situ Beschreibung des Wurzelsystems von Hopfen und Mais über Freilegung am Bodenprofil

Die Bodenkultur: Journal of Land Management, Food and Environment
Volume 69 (2018): Issue 2 (June 2018)
By: Monika Sobotik,  Tobias Graf,  Margarita Himmelbauer,  Gernot Bodner,  Andreas Bohner and  Willibald Loiskandl
Open Access
|Oct 2018

Figures & Tables

Abbildung 1

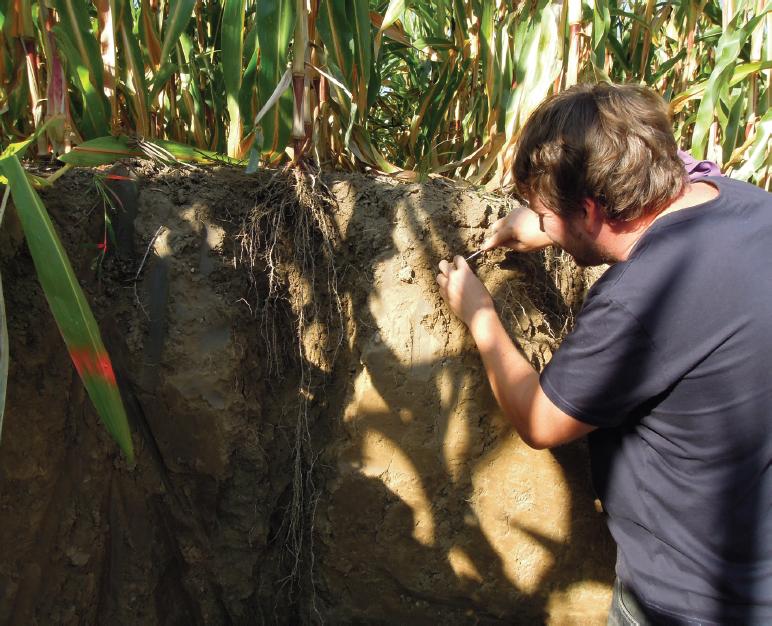

Freilegung von Maiswurzeln in Wolnzach, HallertauFigure 1. Excavation of maize roots in Wolnzach, Hallertau
Freilegung von Maiswurzeln in Wolnzach, HallertauFigure 1. Excavation of maize roots in Wolnzach, Hallertau

Abbildung 2

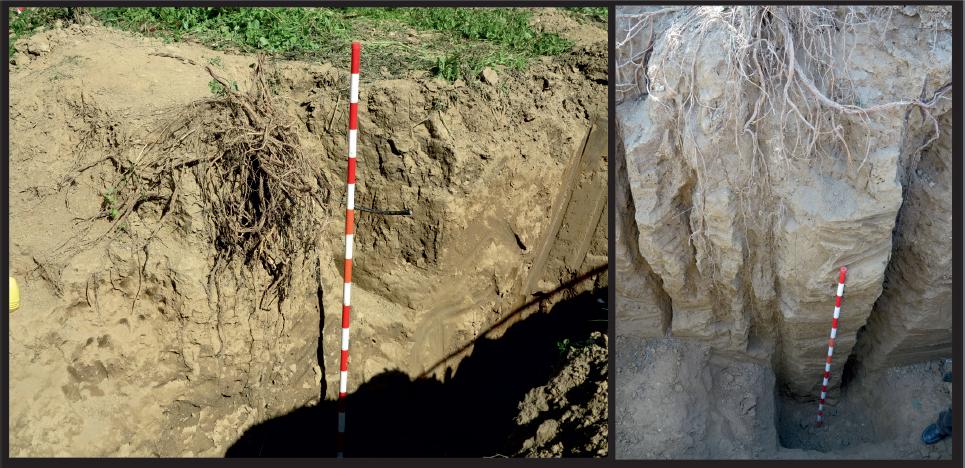

Wurzelaufnahmen von Hopfen: Oberirdisch schwach entwickelte bewässerte Pflanze mit einer Wurzeltiefe von 130 cm und einer seitlichen Ausbreitung von 160 cm (links) sowie oberirdisch gut entwickelte nicht bewässerte Pflanze mit einer Wurzeltiefe von 370 cm und einer seitlichen Ausbreitung von 350 cm (rechts).Figure 2. Root picture of hop: above ground poorly developed irrigated plant with rooting depth of 130 cm and side spread of 160 cm (left) and above ground well developed non-irrigated plant with rooting depth of 370 cm and side spread of 350 cm (right).
Wurzelaufnahmen von Hopfen: Oberirdisch schwach entwickelte bewässerte Pflanze mit einer Wurzeltiefe von 130 cm und einer seitlichen Ausbreitung von 160 cm (links) sowie oberirdisch gut entwickelte nicht bewässerte Pflanze mit einer Wurzeltiefe von 370 cm und einer seitlichen Ausbreitung von 350 cm (rechts).Figure 2. Root picture of hop: above ground poorly developed irrigated plant with rooting depth of 130 cm and side spread of 160 cm (left) and above ground well developed non-irrigated plant with rooting depth of 370 cm and side spread of 350 cm (right).

Abbildung 3

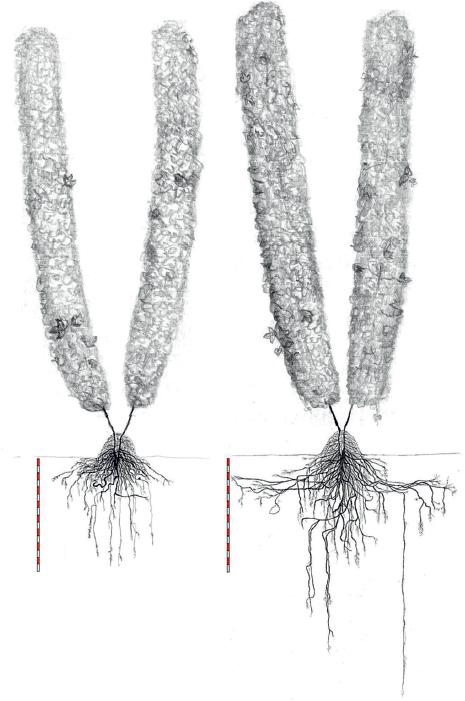

Feldaufnahme der Hopfenwurzel (Handzeichnung): a) bewässert und b) ohne BewässerungFigure 3. Hand drawing of hop roots: a) irrigated and b) non-irrigated
Feldaufnahme der Hopfenwurzel (Handzeichnung): a) bewässert und b) ohne BewässerungFigure 3. Hand drawing of hop roots: a) irrigated and b) non-irrigated

Abbildung 4

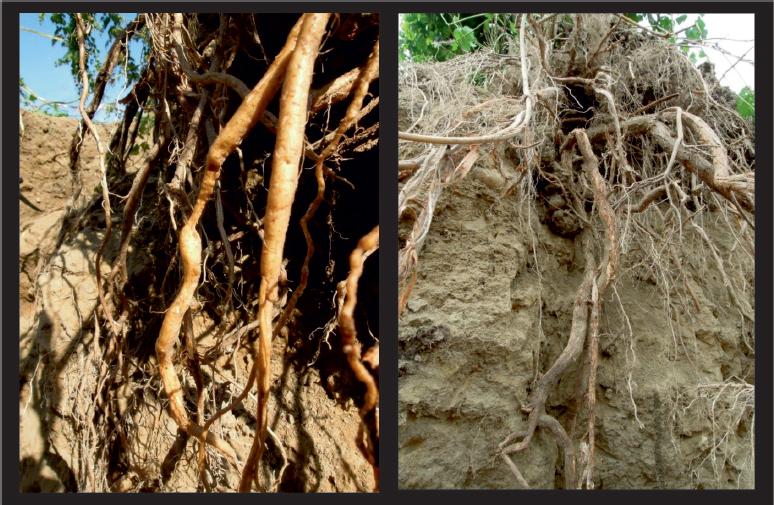

Bewässerte Hopfenpflanze mit Verdünnungen und Verdickungen (links), im unbewässerten Standort (rechts) sind diese kaum sichtbar.Figure 4. Irrigated hop plant with thinnings and thicknings (left), for non-irrigated (right) site this is hardly visible.
Bewässerte Hopfenpflanze mit Verdünnungen und Verdickungen (links), im unbewässerten Standort (rechts) sind diese kaum sichtbar.Figure 4. Irrigated hop plant with thinnings and thicknings (left), for non-irrigated (right) site this is hardly visible.

Abbildung 5

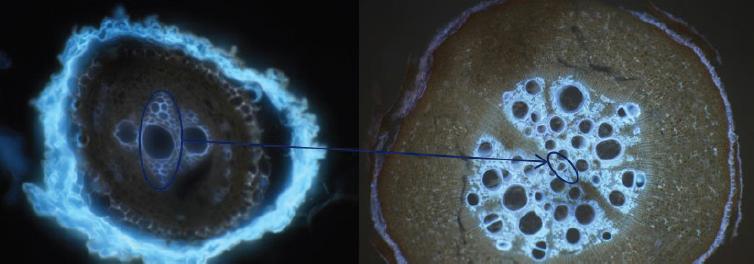

Anatomische Querschnitte von Hopfenwurzeln: links) Jugendstadium aus 370 cm Tiefe, d = 0,55 mm, max. Gefäß d = 80 μm, die primäre Rinde der Probe war stark geschrumpft; rechts) Fortgeschrittenes Alter aus 230 cm Tiefe von der gleichen Wurzel, d = 2 mm, max. Gefäß d = 294 μmFigure 5. Anatomical cross section of hop root: left) juvenile stage from 370 cm depth, d = 0.55 mm, max. vessel d = 80 μm, the primary bark was severely shrunk; right) advanced age from 230 cm depth from the same axis, d = 2 mm, max. vessel d = 294 μm
Anatomische Querschnitte von Hopfenwurzeln: links) Jugendstadium aus 370 cm Tiefe, d = 0,55 mm, max. Gefäß d = 80 μm, die primäre Rinde der Probe war stark geschrumpft; rechts) Fortgeschrittenes Alter aus 230 cm Tiefe von der gleichen Wurzel, d = 2 mm, max. Gefäß d = 294 μmFigure 5. Anatomical cross section of hop root: left) juvenile stage from 370 cm depth, d = 0.55 mm, max. vessel d = 80 μm, the primary bark was severely shrunk; right) advanced age from 230 cm depth from the same axis, d = 2 mm, max. vessel d = 294 μm

Abbildung 6

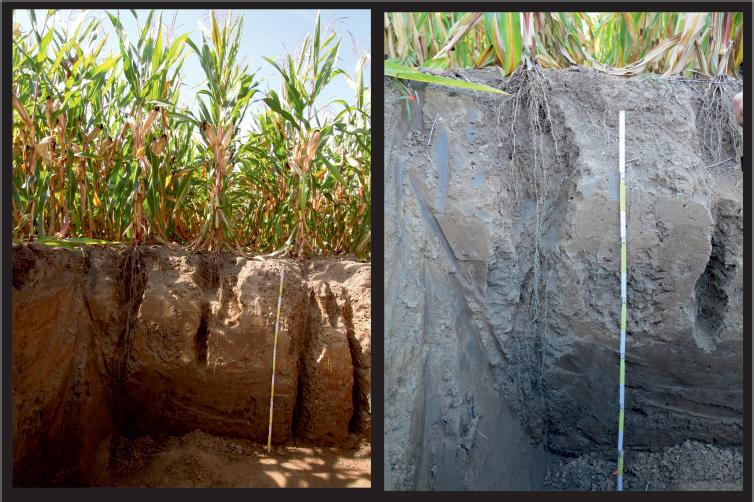

Wurzelaufnahmen von Mais: Profil (links) und im Detail (rechts)Figure 6. Root picture of maize: soil profile (left) and a detail (right)
Wurzelaufnahmen von Mais: Profil (links) und im Detail (rechts)Figure 6. Root picture of maize: soil profile (left) and a detail (right)

Abbildung 7

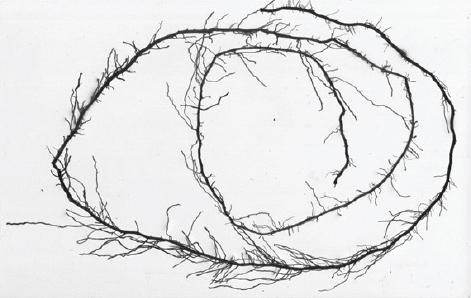

Wurzelscan (WinRhizo) einer Wurzelachse 1. Ordnung von MaisFigure 7. Root scan (WinRhizo) of a first order root axis of maize
Wurzelscan (WinRhizo) einer Wurzelachse 1. Ordnung von MaisFigure 7. Root scan (WinRhizo) of a first order root axis of maize

Mais: Seitenwurzel einer Sprosswurzel des obersten KranzesTable 2_ Maize: lateral root axis of a young shoot root from the top crown

Seitenwurzel 1. Ordnung
Länge d. SeitenwurzelGesamtlänge inkl. Verzweig.Oberfläche d. SeitenwurzelGesamtoberfläche inkl. Verzweig.Mittlerer DurchmesserMittlerer inkl. Durchmesser Verzweig.
cmcmcm2cm2mmmm
110,6554,359,9132,71,70,8
Verzweigungen: Wurzeln 2.+3. Ordnung
Länge einzelner WurzelnGesamtlängeGesamtoberflächeMittlerer Durchmesser
cmcmcm2mm
0,3–5,4361,157,40,5
Verzweigungen: Wurzeln 4. Ordnung
GesamtlängeGesamtoberflächeMittlerer Durchmesser
cmcm2mm
82,74,10,2

Bodendaten des Hopfen- und Maisstandortes WolnzachTable 1_ Soil data for hop and maize location Wolnzach

TiefeWassergehaltpH-WertElektrische LeitfähigkeitNgesCgesCorgCanorgPgesSandSchluffTon
cm%CaCl2mS/cm%%%%mg P2O5 / 1000g Boden%%%
Hopfen unbewässert
0–3013,46,110,2570,191,901,490,4211724,861,014,2
30–5013,56,130,1370,060,450,020,4310710,671,118,3
110–13012,06,080,0950,070,400,050,358515,268,416,4
130–20015,35,790,0610,070,150,000,1510916,059,424,6
Hopfen bewässert
0–2013,46,130,2510,201,841,510,337317,368,314,4
20–5010,16,500,2070,141,080,760,328023,459,217,4
100–11016,96,050,1000,100,480,010,477118,563,518,0
Mais
0–3013,56,590,1750,161,190,770,429357,230,112,7
30–6010,85,980,1050,110,470,220,258240,943,515,6
60–10010,55,760,0910,090,390,140,258048,138,813,1
100–14014,85,600,0920,100,370,060,308948,840,211,0
