Statistical Analysis for Comparison of the Results Obtained by Capillary Columns and Packed Columns in the Determination of Water Yield in Smoke Condensates Analyzed in Cigarettes for the 24th Asia Collaborative Study

Takahashi, Hisayuki; Tanaka, Masayasu

doi:10.2478/cttr-2020-0010

Figures & Tables

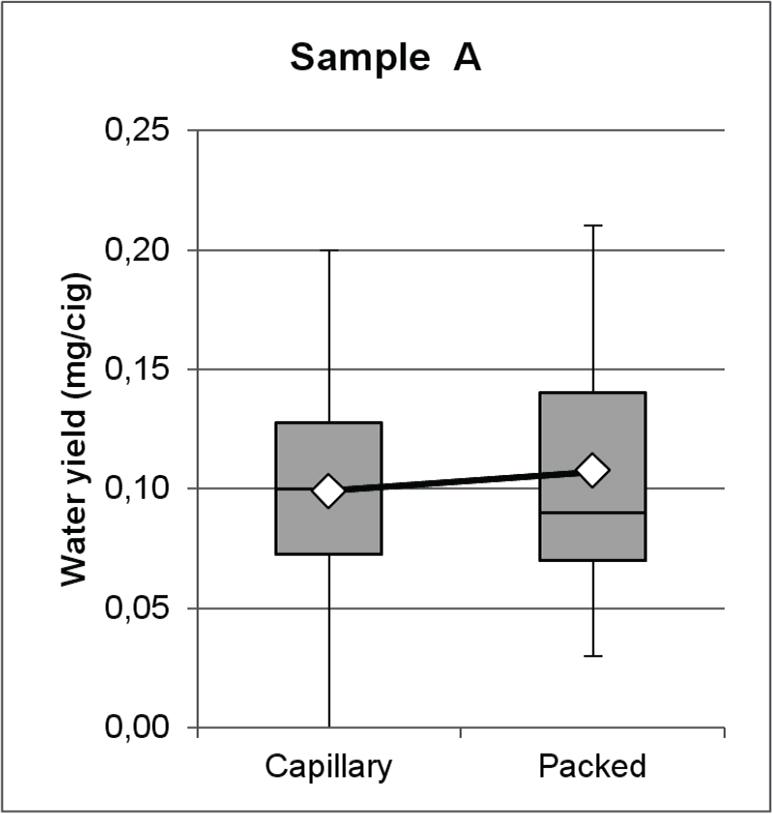

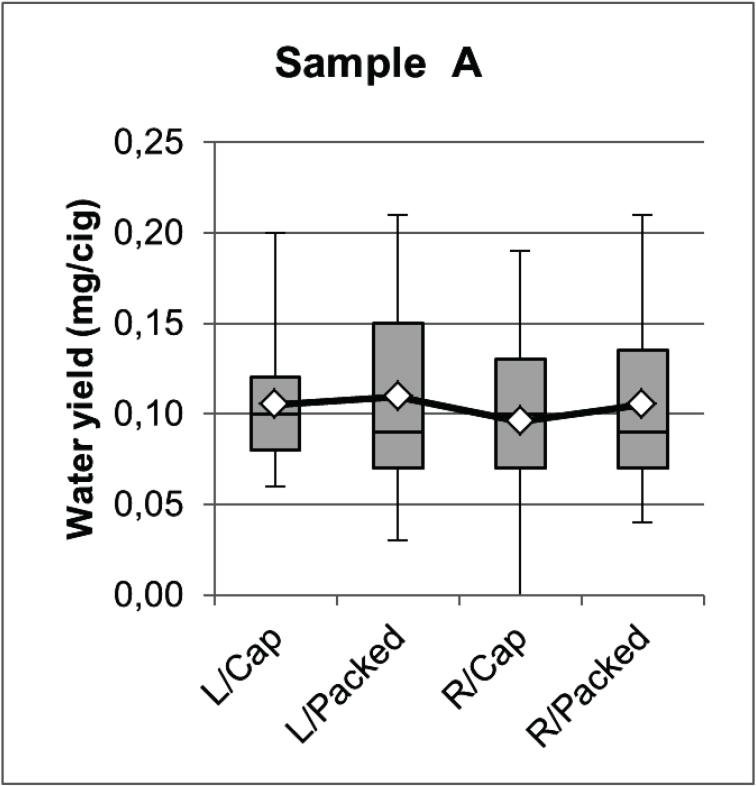

Box plots of water yield for sample A. ⋄ indicate mean values

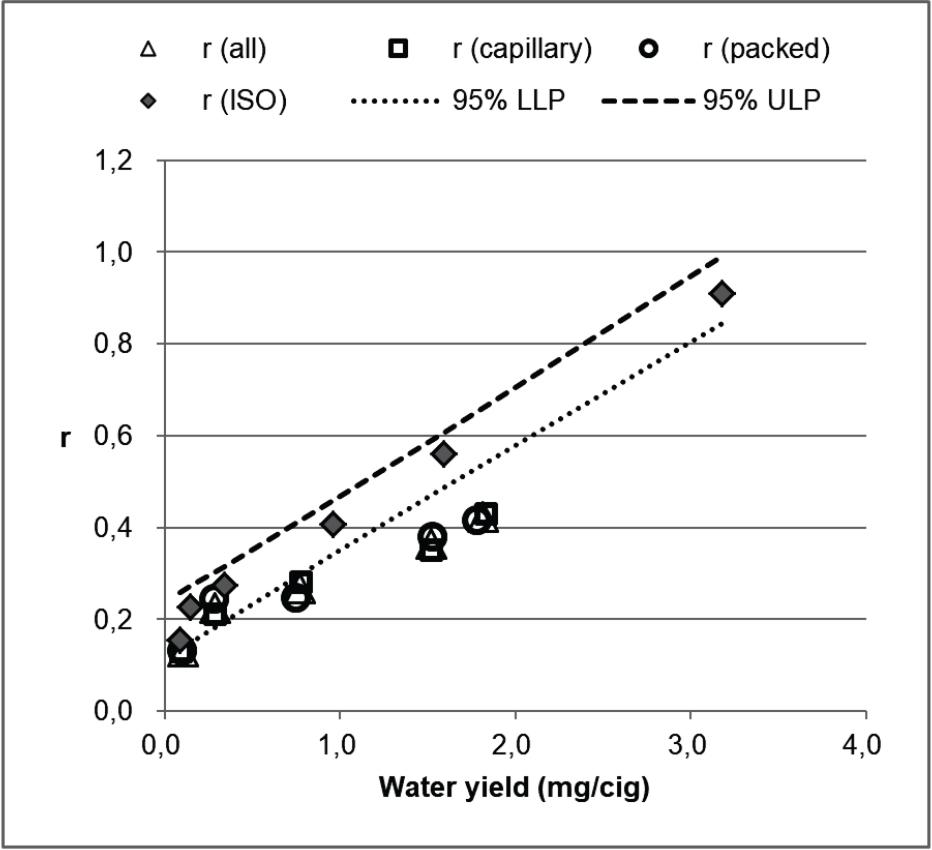

Comparison of estimated repeatability (r) for all, capillary and packed columns with those of ISO 10362-1 and upper and lower limits for prediction bands.95% LLP: 95% of lower limit for prediction bands 95% ULP: 95% of upper limit for prediction bands

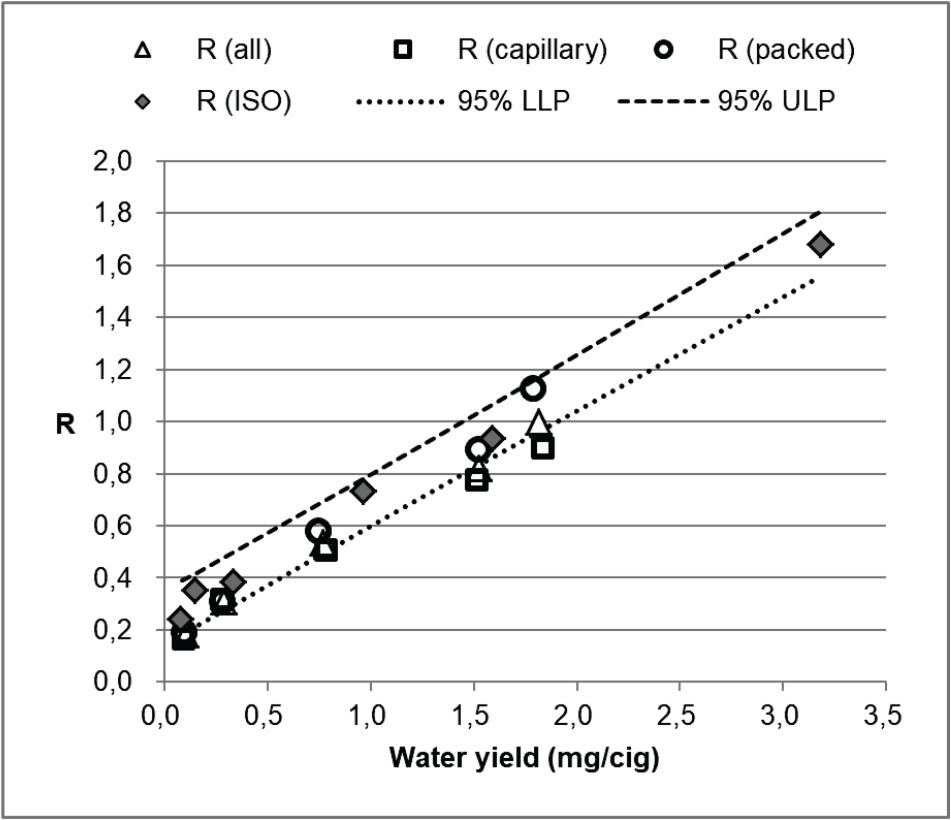

Comparison of estimated reproducibility (R) for all, capillary and packed columns with those of ISO 10362-1 and upper and lower limits for prediction bands.95% LLP: 95% of lower limit for prediction bands 95% ULP: 95% of upper limit for prediction bands

Dataset per sample_

Test parameter	Smoking machine	Number of runs	Reported data / sample
TPM (mg/cig)	Linear 20 port	6 runs 5 cig/port × 4 ports/run	6 test results, mean and standard deviation
Water (mg/cig)
Nicotine (mg/cig)
NFDPM (mg/cig)	Linear 16 port
CO (mg/cig)	Linear 10 port
Puff count (puffs/cig)	Rotary	6 runs (20 cig/run)

Estimated r and R for all water data, capillary columns and packed columns (unit: mg/cig)_

Sample code	All data			Capillary columns			Packed columns

	Mean	r	R	Mean	r	R	Mean	r	R
A	0.101	0.129	0.176	0.097	0.131	0.169	0.104	0.13	0.187
B	0.286	0.225	0.307	0.284	0.209	0.312	0.29	0.243	0.302
C	0.771	0.267	0.534	0.785	0.281	0.505	0.753	0.246	0.572
D	1.525	0.365	0.818	1.518	0.349	0.773	1.534	0.379	0.883
E	1.816	0.424	0.999	1.836	0.432	0.895	1.791	0.414	1.121

Results of t-test in water yields between capillary and packed column within same type of smoking machine (unit: mg/cig)_

Sample code	Linear					Rotary

	Capillary		Packed		t-test ^a	Capillary		Packed		t-test ^a

	Mean	SD	Mean	SD		Mean	SD	Mean	SD
A	0.106	0.041	0.102	0.058	ns	0.092	0.044	0.101	0.047	ns
B	0.273	0.065	0.286	0.082	ns	0.29	0.101	0.296	0.068	ns
C	0.632	0.100	0.645	0.113	ns	0.874	0.103	0.861	0.188	ns
D	1.287	0.137	1.391	0.193	ns	1.676	0.229	1.718	0.338	ns
E	1.576	0.159	1.614	0.324	ns	1.988	0.23	1.969	0.346	ns

Results of outlier tests_

Sample	Cochran’s test	Grubbs’ test	Remaining data sets
A	59 L, 56 L, 55 R	N/A	82
B	56 L, 59 L, 35 L	N/A	82
C	56 L, 59 L, 40 R	N/A	82
D	56 L, 59 L	N/A	83
E	56 L, 59 L, 39 R	N/A	82

Results of t-test in water yields between capillary columns and packed columns_

Sample code	“Tar” (mg/cig)	Capillary (mg/cig)		Packed (mg/cig)		t-test ^a

		Mean	SD	Mean	SD
A	1	0.097	0.043	0.104	0.052	ns
B	3	0.287	0.089	0.290	0.074	ns
C	6	0.785	0.155	0.753	0.188	ns
D	10	1.534	0.272	1.558	0.321	ns
E	14.1	1.836	0.287	1.791	0.376	ns

Mean and standard deviation (SD) of water yields for each data set (unit: mg/cig)_

No.	Smoking machine ^a	GC column ^b	Lab. code	Sample A		Sample B		Sample C		Sample D		Sample E

				Mean	SD	Mean	SD	Mean	SD	Mean	SD	Mean	SD
1	R	C	01R	0.07	0.031	0.14	0.037	0.96	0.103	1.69	0.086	1.90	0.109
2	R	C	02R	0.09	0.061	0.30	0.084	1.01	0.154	1.93	0.207	2.23	0.172
3	L	P	03AL	0.08	0.066	0.17	0.053	0.45	0.046	1.03	0.053	1.21	0.052
4	R	P	03BR	0.07	0.052	0.15	0.031	0.55	0.111	1.22	0.167	1.34	0.182
5	L	P	04L	0.15	0.024	0.33	0.046	0.69	0.065	1.34	0.078	1.56	0.121
6	L	P	05L	0.10	0.029	0.29	0.042	0.68	0.057	1.54	0.076	1.72	0.092
7	L	C	06AL	0.09	0.030	0.38	0.176	0.61	0.121	1.38	0.228	1.62	0.393
8	L	C	06BL	0.20	0.104	0.35	0.237	0.55	0.180	1.00	0.216	1.50	0.481
9	R	C	07AR	0.12	0.035	0.43	0.056	0.96	0.048	1.90	0.097	2.16	0.132
10	R	C	07BR	0.10	0.036	0.35	0.039	0.92	0.036	1.83	0.116	2.17	0.033
11	L	C	07CL	0.07	0.022	0.19	0.042	0.58	0.017	1.23	0.151	1.43	0.050
12	R	C	08R	0.09	0.041	0.27	0.042	0.87	0.056	1.69	0.089	1.97	0.115
13	R	C	09R	0.08	0.080	0.23	0.041	0.80	0.118	1.55	0.107	1.90	0.090
14	R	C	10R	0.04	0.023	0.26	0.021	0.86	0.051	2.02	0.049	2.14	0.080
15	L	C	11L	0.06	0.043	0.21	0.043	0.49	0.131	1.21	0.130	1.32	0.074
16	R	P	12R	0.08	0.023	0.31	0.068	1.05	0.085	1.72	0.033	2.19	0.126
17	R	C	13AR	0.13	0.037	0.29	0.038	0.93	0.012	1.45	0.115	1.52	0.115
18	R	C	13BR	0.13	0.017	0.34	0.079	0.88	0.053	1.54	0.095	1.68	0.170
19	R	P	14R	0.17	0.017	0.37	0.071	0.86	0.088	1.67	0.179	1.90	0.096
20	R	C	15AR	0.14	0.053	0.32	0.042	0.97	0.055	1.69	0.037	1.92	0.066
21	L	C	15BL	0.13	0.085	0.17	0.100	0.51	0.113	1.13	0.138	1.52	0.215
22	R	P	16R	0.08	0.059	0.27	0.105	0.74	0.134	1.54	0.113	1.70	0.148
23	R	P	17AR	0.09	0.015	0.27	0.031	0.77	0.103	1.52	0.145	1.82	0.112
24	L	P	17BL	0.10	0.022	0.21	0.034	0.53	0.072	1.15	0.141	1.31	0.076
25	R	C	18AR	0.10	0.004	0.35	0.034	0.88	0.078	1.63	0.096	1.78	0.145
26	L	C	18BL	0.09	0.019	0.30	0.056	0.66	0.158	1.45	0.184	1.39	0.203
27	L	C	19AL	0.06	0.017	0.25	0.013	0.62	0.044	1.47	0.078	1.63	0.089
28	R	C	19BR	0.13	0.038	0.28	0.039	0.90	0.061	1.69	0.073	2.03	0.066
29	L	C	19CL	0.08	0.014	0.27	0.018	0.67	0.024	1.47	0.085	1.73	0.112
30	R	C	19DR	0.08	0.061	0.25	0.054	0.82	0.078	1.47	0.083	1.82	0.033
31	L	P	19EL	0.06	0.013	0.22	0.010	0.55	0.033	1.36	0.029	1.44	0.040
32	L	P	20L	0.06	0.014	0.27	0.039	0.63	0.073	1.45	0.058	1.62	0.054
33	L	C	21L	0.13	0.004	0.26	0.012	0.77	0.012	1.45	0.010	1.84	0.039
34	R	C	22R	0.11	0.083	0.29	0.061	0.87	0.156	1.80	0.197	2.06	0.101
35	R	C	23R	0.00	0.005	0.24	0.076	0.80	0.125	1.46	0.072	1.80	0.052
36	R	C	24AR	0.11	0.005	0.23	0.017	0.73	0.014	1.43	0.119	1.79	0.088
37	L	C	24BL	0.12	0.008	0.33	0.009	0.64	0.016	1.38	0.128	1.66	0.050
38	R	P	25R	0.10	0.014	0.37	0.043	1.03	0.116	1.94	0.170	2.20	0.213
39	R	C	26AR	0.14	0.051	0.31	0.066	0.91	0.045	1.92	0.227	2.13	0.137
40	R	C	26BR	0.14	0.052	0.38	0.044	1.07	0.063	2.03	0.130	2.33	0.077
41	L	C	27L	0.09	0.105	0.19	0.082	0.57	0.088	1.21	0.177	1.35	0.108
42	L	P	28L	0.21	0.078	0.33	0.103	0.70	0.119	1.55	0.154	1.87	0.167
43	L	P	29L	-	-	0.27	0.104	0.70	0.073	1.41	0.262	1.60	0.212
44	R	P	30R	0.09	0.022	0.35	0.064	1.03	0.077	2.03	0.121	2.10	0.105
45	L	P	31L	0.08	0.053	0.40	0.345	0.55	0.213	1.33	0.202	1.53	0.236
46	R	C	32AR	0.06	0.031	0.20	0.093	0.81	0.102	1.61	0.083	1.88	0.075
47	R	C	32BR	0.07	0.041	0.29	0.106	0.88	0.138	1.73	0.120	1.95	0.161
48	R	C	33R	0.05	0.011	0.24	0.041	0.70	0.085	1.36	0.155	1.58	0.110
49	R	P	34R	0.16	0.072	0.39	0.084	1.21	0.134	2.26	0.244	2.57	0.321
50	L	P	35L	0.11	0.092	0.62	0.371	0.84	0.234	1.75	0.261	2.21	0.219
51	R	C	36AR	0.17	0.015	0.52	0.030	0.89	0.056	1.37	0.053	2.30	0.060
52	R	C	36BR	0.19	0.034	0.52	0.025	0.94	0.036	1.46	0.069	2.43	0.051
53	R	C	37AR	0.08	0.084	0.20	0.098	0.70	0.183	1.53	0.231	1.78	0.341
54	L	C	37BL	0.11	0.087	0.42	0.181	0.85	0.171	1.31	0.178	1.70	0.152
55	R	P	38R	0.14	0.071	0.28	0.024	0.86	0.060	1.73	0.100	1.88	0.073
56	R	P	39R	0.13	0.048	0.35	0.069	1.03	0.150	1.91	0.203	2.01	0.518
57	R	P	40R	0.14	0.084	0.37	0.076	1.30	0.329	2.44	0.287	2.70	0.219
58	R	C	41R	0.11	0.031	0.25	0.010	0.83	0.100	1.42	0.117	1.78	0.106
59	L	C	42L	0.10	0.017	0.26	0.044	0.57	0.052	1.19	0.040	1.52	0.104
60	L	P	43AL	0.21	0.057	0.44	0.112	0.75	0.032	1.36	0.072	1.63	0.136
61	L	P	43BL	0.20	0.014	0.47	0.178	0.73	0.015	1.35	0.064	1.58	0.069
62	L	C	44AL	0.11	0.105	0.27	0.186	0.55	0.150	1.29	0.151	1.66	0.129
63	L	C	44BL	0.07	0.108	0.22	0.035	0.61	0.138	1.35	0.186	1.58	0.156
64	R	P	45R	0.06	0.026	0.23	0.032	0.70	0.074	1.58	0.168	1.71	0.073
65	L	P	46L	0.03	0.054	0.14	0.108	0.50	0.087	1.03	0.126	1.01	0.079
66	L	P	47L	0.19	0.072	0.42	0.125	0.78	0.099	1.55	0.172	1.70	0.259
67	L	C	48L	0.10	0.004	0.30	0.010	0.77	0.018	1.30	0.037	1.78	0.028
68	R	P	49R	0.21	0.071	0.33	0.117	1.05	0.104	1.85	0.108	1.94	0.129
69	R	P	50AR	0.07	0.054	0.23	0.040	0.77	0.034	1.63	0.128	1.83	0.113
70	R	P	50BR	0.04	0.031	0.19	0.039	0.75	0.084	1.65	0.083	1.85	0.047
71	L	P	50CL	0.09	0.045	0.25	0.081	0.56	0.074	1.38	0.098	1.46	0.127
72	R	C	51R	0.11	0.023	0.40	0.053	0.98	0.121	1.95	0.122	2.19	0.160
73	R	C	52R	0.00	0.000	0.05	0.062	0.64	0.123	1.79	0.167	2.18	0.192
74	L	P	53L	0.06	0.015	0.26	0.025	0.75	0.010	1.60	0.070	1.69	0.047
75	R	C	54R	0.09	0.021	0.25	0.026	0.81	0.091	1.50	0.090	1.85	0.064
76	R	UN	55R	0.44	0.150	0.41	0.139	0.94	0.120	1.25	0.192	1.97	0.195
77	L	P	56L	1.43	0.368	1.84	0.713	2.47	0.936	3.82	1.050	4.33	1.388
78	R	P	57R	0.13	0.023	0.35	0.053	0.97	0.045	1.99	0.104	2.26	0.088
79	L	P	58L	0.07	0.028	0.23	0.091	0.52	0.051	1.22	0.112	1.50	0.113
80	L	P	59L	0.72	0.607	1.00	0.660	1.24	0.637	1.79	0.493	3.27	0.758
81	R	P	60AR	0.07	0.015	0.30	0.039	0.85	0.099	1.58	0.085	2.17	0.127
82	L	P	60BL	0.07	0.021	0.27	0.046	0.66	0.079	1.61	0.114	2.41	0.243
83	R	P	61R	0.13	0.008	0.30	0.024	0.71	0.016	1.01	0.016	1.90	0.012
84	R	C	62R	0.04	0.043	0.31	0.134	1.04	0.162	2.26	0.288	2.35	0.326
85	L	C	63L	0.18	0.008	0.34	0.015	0.73	0.035	1.24	0.015	1.69	0.041
86	R	P	64R	0.04	0.015	0.22	0.073	0.59	0.102	1.41	0.162	1.43	0.170

List of parameters to be reported_

	Outline
Test period	September 1^st to November 30 ^th, 2015
Data set / sample	One data set consists of 6 test results obtained from 6 runs. One test result was defined as the average yield obtained from 20 cigarettes in a single run.
Test parameters	TPM, water, nicotine, NFDPM, CO, puffs
Original data sets	86 data sets from 64 laboratories for each sample

Raw data of water yields for sample C (unit: mg/cig)_

No.	Smoking machine	GC column type	Lab. code	No. of run						Mean	SD

				1	2	3	4	5	6
1	R	Capillary	01R	0.87	0.83	1.09	1.00	0.90	1.04	0.96	0.103
2	R	Capillary	02R	1.25	1.06	0.81	0.92	1.09	0.95	1.01	0.154
3	L	Packed	03AL	0.46	0.49	0.50	0.45	0.41	0.38	0.45	0.046
4	R	Packed	03BR	0.50	0.68	0.49	0.68	0.50	0.42	0.55	0.111
5	L	Packed	04L	0.72	0.62	0.66	0.63	0.74	0.78	0.69	0.065
6	L	Packed	05L	0.60	0.69	0.68	0.63	0.76	0.71	0.68	0.057
7	L	Capillary	06AL	0.63	0.64	0.67	0.48	0.45	0.77	0.61	0.121
8	L	Capillary	06BL	0.60	0.38	0.41	0.43	0.84	0.66	0.55	0.180
9	R	Capillary	07AR	1.00	0.98	1.01	0.93	0.90	0.92	0.96	0.048
10	R	Capillary	07BR	0.97	0.96	0.87	0.91	0.91	0.91	0.92	0.036
11	L	Capillary	07CL	0.58	0.60	0.58	0.57	0.55	0.59	0.58	0.017
12	R	Capillary	08R	0.94	0.88	0.90	0.80	0.80	0.87	0.87	0.056
13	R	Capillary	09R	0.88	0.73	0.79	0.61	0.95	0.81	0.80	0.118
14	R	Capillary	10R	0.92	0.88	0.80	0.91	0.86	0.81	0.86	0.051
15	L	Capillary	11L	0.39	0.53	0.57	0.27	0.56	0.61	0.49	0.131
16	R	Packed	12R	1.12	0.91	1.10	1.04	1.01	1.14	1.05	0.085
17	R	Capillary	13AR	0.93	0.94	0.94	0.94	0.91	0.93	0.93	0.012
18	R	Capillary	13BR	0.82	0.81	0.91	0.92	0.92	0.92	0.88	0.053
19	R	Packed	14R	0.87	0.81	0.77	0.97	0.79	0.96	0.86	0.088
20	R	Capillary	15AR	1.01	0.93	1.01	0.88	0.99	1.01	0.97	0.055
21	L	Capillary	15BL	0.60	0.46	0.69	0.40	0.45	0.44	0.51	0.113
22	R	Packed	16R	0.58	0.69	0.66	0.79	0.72	0.97	0.74	0.134
23	R	Packed	17AR	0.70	0.76	0.96	0.71	0.78	0.68	0.77	0.103
24	L	Packed	17BL	0.62	0.57	0.55	0.47	0.52	0.42	0.53	0.072
25	R	Capillary	18AR	0.75	0.90	0.89	0.88	1.00	0.88	0.88	0.078
26	L	Capillary	18BL	0.66	0.65	0.90	0.67	0.65	0.40	0.66	0.158
27	L	Capillary	19AL	0.56	0.58	0.64	0.64	0.68	0.61	0.62	0.044
28	R	Capillary	19BR	0.98	0.81	0.93	0.91	0.90	0.84	0.90	0.061
29	L	Capillary	19CL	0.66	0.67	0.64	0.70	0.66	0.70	0.67	0.024
30	R	Capillary	19DR	0.81	0.82	0.96	0.83	0.74	0.76	0.82	0.078
31	L	Packed	19EL	0.56	0.52	0.56	0.51	0.53	0.60	0.55	0.033
32	L	Packed	20L	0.71	0.63	0.59	0.73	0.55	0.58	0.63	0.073
33	L	Capillary	21L	0.78	0.76	0.77	0.79	0.78	0.76	0.77	0.012
34	R	Capillary	22R	0.71	0.77	0.78	0.84	1.03	1.09	0.87	0.156
35	R	Capillary	23R	0.90	0.90	0.61	0.68	0.81	0.89	0.80	0.125
36	R	Capillary	24AR	0.75	0.73	0.72	0.72	0.72	0.71	0.73	0.014
37	L	Capillary	24BL	0.64	0.61	0.64	0.66	0.64	0.63	0.64	0.016
38	R	Packed	25R	1.20	1.12	0.87	1.04	0.96	0.99	1.03	0.116
39	R	Capillary	26AR	0.89	0.91	0.99	0.86	0.91	0.88	0.91	0.045
40	R	Capillary	26BR	1.08	1.02	1.13	0.97	1.10	1.13	1.07	0.063
41	L	Capillary	27L	0.64	0.60	0.69	0.52	0.47	0.49	0.57	0.088
42	L	Packed	28L	0.51	0.70	0.85	0.79	0.64	0.72	0.70	0.119
43	L	Packed	29L	0.67	0.63	0.72	0.83	0.71	0.64	0.70	0.073
44	R	Packed	30R	1.12	1.11	1.01	0.95	1.02	0.94	1.03	0.077
45	L	Packed	31L	0.71	0.52	0.67	0.14	0.60	0.67	0.55	0.213
46	R	Capillary	32AR	0.72	0.80	0.77	0.94	0.71	0.93	0.81	0.102
47	R	Capillary	32BR	1.02	1.00	0.84	0.95	0.76	0.68	0.88	0.138
48	R	Capillary	33R	0.72	0.81	0.76	0.71	0.60	0.61	0.70	0.085
49	R	Packed	34R	1.38	1.29	1.33	1.08	1.13	1.07	1.21	0.134
50	L	Packed	35L	0.89	0.76	1.17	1.04	0.61	0.59	0.84	0.234
51	R	Capillary	36AR	0.97	0.86	0.94	0.91	0.82	0.86	0.89	0.056
52	R	Capillary	36BR	0.95	0.93	0.98	0.93	0.97	0.88	0.94	0.036
53	R	Capillary	37AR	0.82	0.62	0.60	0.48	0.67	1.00	0.70	0.183
54	L	Capillary	37BL	0.66	0.83	1.05	0.68	0.84	1.05	0.85	0.171
55	R	Packed	38R	0.88	0.79	0.96	0.81	0.83	0.89	0.86	0.060
56	R	Packed	39R	1.10	0.85	1.28	0.98	1.02	0.94	1.03	0.150
57	R	Packed	40R	1.09	0.93	1.23	1.19	1.84	1.53	1.30	0.329
58	R	Capillary	41R	0.92	0.95	0.73	0.73	0.88	0.75	0.83	0.100
59	L	Capillary	42L	0.60	0.56	0.50	0.60	0.53	0.64	0.57	0.052
60	L	Packed	43AL	0.79	0.75	0.74	0.74	0.70	0.78	0.75	0.032
61	L	Packed	43BL	0.70	0.72	0.73	0.74	0.74	0.73	0.73	0.015
62	L	Capillary	44AL	0.60	0.31	0.70	0.67	0.43	0.58	0.55	0.150
63	L	Capillary	44BL	0.49	0.68	0.46	0.61	0.84	0.58	0.61	0.138
64	R	Packed	45R	0.69	0.68	0.85	0.67	0.64	0.69	0.70	0.074
65	L	Packed	46L	0.46	0.43	0.44	0.66	0.46	0.52	0.50	0.087
66	L	Packed	47L	0.88	0.90	0.83	0.68	0.68	0.73	0.78	0.099
67	L	Capillary	48L	0.77	0.79	0.78	0.78	0.74	0.76	0.77	0.018
68	R	Packed	49R	1.10	0.85	1.14	1.10	1.05	1.08	1.05	0.104
69	R	Packed	50AR	0.78	0.79	0.81	0.78	0.77	0.71	0.77	0.034
70	R	Packed	50BR	0.78	0.64	0.82	0.65	0.81	0.81	0.75	0.084
71	L	Packed	50CL	0.61	0.54	0.61	0.62	0.43	0.52	0.56	0.074
72	R	Capillary	51R	0.92	0.99	0.79	0.97	1.11	1.11	0.98	0.121
73	R	Capillary	52R	0.68	0.51	0.48	0.68	0.67	0.81	0.64	0.123
74	L	Packed	53L	0.73	0.75	0.76	0.75	0.75	0.74	0.75	0.010
75	R	Capillary	54R	0.92	0.68	0.81	0.80	0.73	0.89	0.81	0.091
76	R	unknown	55R	0.75	0.94	0.94	1.13	0.94	0.94	0.94	0.120
77	L	Packed	56L	1.40	1.45	2.24	2.81	3.22	3.68	2.47	0.936
78	R	Packed	57R	0.92	0.98	0.99	0.91	1.00	1.02	0.97	0.045
79	L	Packed	58L	0.53	0.57	0.50	0.58	0.48	0.45	0.52	0.051
80	L	Packed	59L	0.62	1.55	0.88	1.34	0.75	2.32	1.24	0.637
81	R	Packed	60AR	0.86	1.02	0.90	0.75	0.81	0.77	0.85	0.099
82	L	Packed	60BL	0.66	0.55	0.72	0.65	0.60	0.77	0.66	0.079
83	R	Packed	61R	0.72	0.73	0.70	0.70	0.69	0.69	0.71	0.016
84	R	Capillary	62R	0.87	0.82	1.13	1.08	1.24	1.10	1.04	0.162
85	L	Capillary	63L	0.74	0.75	0.70	0.79	0.70	0.71	0.73	0.035
86	R	Packed	64R	0.43	0.63	0.50	0.61	0.69	0.67	0.59	0.102

List of Participating Laboratories

No.	Name of participating laboratories	Country
1	Papierfabrik Wattens GmbH & Co KG	Austria
2	British American Tobacco Bangladesh	Bangladesh
3	Philip Morris Brazil Industria & Comercio Ltda	Brazil
4^*	RBH Inc.	Canada
5	Beijing Tobacco Monopoly Bureau	China
6	China National Tobacco Corporation Shandong Branch	China
7	China National Tobacco Corporation Sichuan Branch	China
8^*	China National Tobacco Quality Supervision & Test Centre	China
9	China Tobacco Co. Shannxi Provincial Co.	China
10	Guangdong Tobacco Quality Supervision and Test Station	China
11	Guizhou Province Tobacco Quality Supervision & Test Station	China
12	Henan Tobacco Quality Supervision & Test Station	China
13	Hubei Tobacco Quality Supervision and Test Station	China
14	Inner Mongolia Tob. Monopoly Quality Supervision and Test Center	China
15	Ji Lin Tobacco Quality Supervision & Inspection Station	China
16	Shanghai Tobacco Group Co., Ltd	China
17	Yunnan Comtestor co., LTD	China
18	Yunnan Tobacco Quality Supervision & Test Station	China
19	Borgwaldt KC GmbH	Germany
20^*	JT International Germany GmbH	Germany
21	Reemtsma Cigarettenfabriken GmbH	Germany
22	Hong Kong Government Laboratory	Hong Kong
23^*	Godfrey Phillips India Ltd.	India
24^*	ITC Ltd.	India
25	VST Industries Ltd.	India
26^*	PT. Bentoel Prima	Indonesia
27^*	PT. Djarum	Indonesia
28^*	PT. Gudang Garam Tbk.	Indonesia
29	PT. Gelora Djaja	Indonesia
30^*	PT. HM Sampoerna. Tbk	Indonesia
31	PT. Nojorono Tob. Intl.	Indonesia
32	PT. Sentosa Abadi Purwosari	Indonesia
33^*	PT Sumatra Tobacco Trading Company	Indonesia
34	UPT PSMB-Lembaga Tembakau Jember	Indonesia
35^*	Japan Tobacco Inc.	Japan
36	TIOJ Testing Laboratory	Japan
37	Royal Scientific Society	Jordan
38	BAT Korea	Korea
39	Korea Conformity Laboratories (KCL)	Korea
40	KT&G	Korea
41	Ministry of Food and Drug Safety	Korea
42^*	Philip Morris Korea	Korea
43	Tobacco Smoke Analysis Center	Korea
44	Public Health Laboratory	Macao
45	BAT AsPac Service Centre	Malaysia
46	National Public Health Laboratory	Malaysia
47^*	Philip Morris Mexico Productos Y Servicios	Mexico
48	Surya Nepal Pvt. Ltd.	Nepal
49	Pakistan Tobacco Company	Pakistan
50^*	Mighty Corporation	Philippines
51	PMFTC Inc.	Philippines
52	British American Tobacco Singapore	Singapore
53	Philip Morris International	Switzerland
54	Food & Drug Administration, Ministry of Health & Welfare	Taiwan
55^*	Taiwan Cigarette and Liquor Cop.	Taiwan
56	Taiwan Tobacco and Liquor Corporation -1	Taiwan
57	Taiwan Tobacco and Liquor Corporation -2	Taiwan
58	Thailand Tobacco Monopoly	Thailand
59^*	Essentra Scientific Services	U.K.
60	Altria Client Services	U.S.A.
61	Enthalpy Analytical, Inc.	U.S.A.
62	R.J. Reynolds Tobacco Co.	U.S.A.
63	National Laboratory & Research Center	UAE
64	Compañia Industrial de Tabacos Montepaz S.A.	Uruguay

Number of datasets classified by GC column type and smoking machine type_

Sample code	Total datasets	Column type	Total by GC column	Linear smoking	Rotary smoking
A	82	Capillary	46	17	29
A	82	Packed	36	17	19
B	82	Capillary	46	17	29
B	82	Packed	36	17	19
C	82	Capillary	46	17	29
C	82	Packed	36	18	18
D	83	Capillary	46	17	29
D	83	Packed	37	18	19
E	82	Capillary	46	17	29
E	82	Packed	36	18	18

List of samples_

Code	Sample name	Supplier	Origin	NFDPM level (mg/cig)	Butt length (mm)
A	Mevius One Box	JT	Japan	1	35
B	Marlboro Clear 3 Box	PMI	Lithuania	3	35
C	Kent 6 KS Box	RJR	USA	6	35
D	Mevius Box	JT	Japan	10	35
E	CORESTA Monitor (CM8)	COR	Germany	14.1*	33

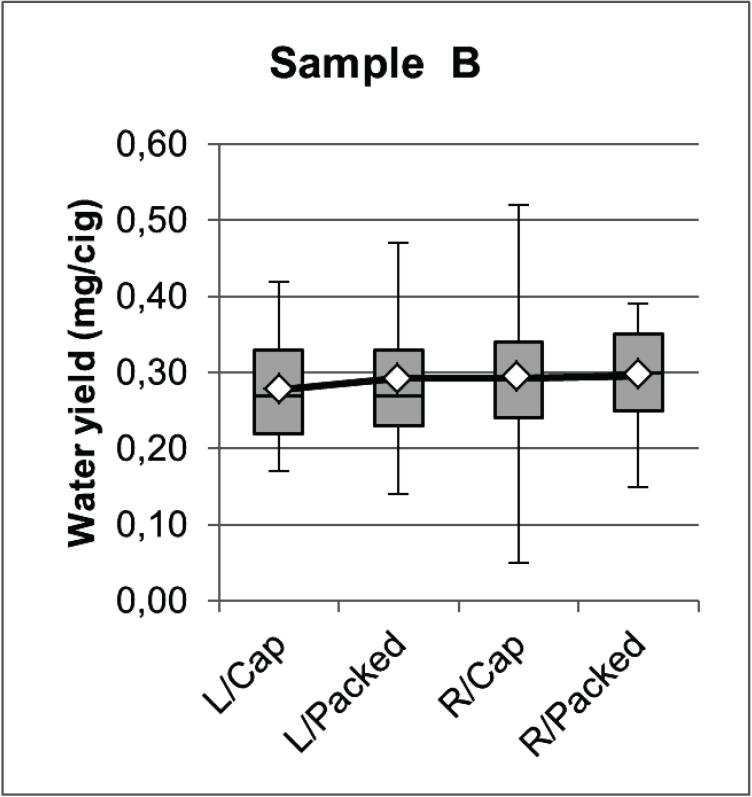

Raw data of water yields for sample B (unit: mg/cig)_

No.	Smoking machine	GC column type	Lab. code	No. of run						Mean	SD

				1	2	3	4	5	6
1	R	Capillary	01R	0.08	0.11	0.14	0.14	0.19	0.15	0.14	0.037
2	R	Capillary	02R	0.30	0.37	0.20	0.22	0.30	0.42	0.30	0.084
3	L	Packed	03AL	0.15	0.24	0.23	0.18	0.12	0.12	0.17	0.053
4	R	Packed	03BR	0.16	0.18	0.13	0.18	0.11	0.13	0.15	0.031
5	L	Packed	04L	0.33	0.25	0.35	0.33	0.31	0.39	0.33	0.046
6	L	Packed	05L	0.27	0.26	0.25	0.26	0.34	0.34	0.29	0.042
7	L	Capillary	06AL	0.27	0.44	0.29	0.36	0.23	0.71	0.38	0.176
8	L	Capillary	06BL	0.50	0.19	0.14	0.75	0.30	0.19	0.35	0.237
9	R	Capillary	07AR	0.49	0.47	0.39	0.36	0.48	0.39	0.43	0.056
10	R	Capillary	07BR	0.37	0.36	0.31	0.30	0.35	0.41	0.35	0.039
11	L	Capillary	07CL	0.21	0.13	0.25	0.21	0.20	0.16	0.19	0.042
12	R	Capillary	08R	0.32	0.30	0.26	0.20	0.26	0.25	0.27	0.042
13	R	Capillary	09R	0.28	0.24	0.20	0.16	0.24	0.24	0.23	0.041
14	R	Capillary	10R	0.28	0.25	0.25	0.29	0.27	0.24	0.26	0.021
15	L	Capillary	11L	0.17	0.20	0.25	0.27	0.17	0.18	0.21	0.043
16	R	Packed	12R	0.30	0.32	0.36	0.42	0.23	0.27	0.31	0.068
17	R	Capillary	13AR	0.28	0.28	0.32	0.23	0.33	0.32	0.29	0.038
18	R	Capillary	13BR	0.50	0.32	0.29	0.30	0.32	0.31	0.34	0.079
19	R	Packed	14R	0.24	0.35	0.44	0.38	0.42	0.40	0.37	0.071
20	R	Capillary	15AR	0.35	0.35	0.28	0.34	0.33	0.25	0.32	0.042
21	L	Capillary	15BL	0.27	0.19	0.30	0.14	0.07	0.06	0.17	0.100
22	R	Packed	16R	0.13	0.34	0.30	0.25	0.19	0.42	0.27	0.105
23	R	Packed	17AR	0.24	0.26	0.23	0.30	0.30	0.29	0.27	0.031
24	L	Packed	17BL	0.23	0.25	0.25	0.19	0.19	0.17	0.21	0.034
25	R	Capillary	18AR	0.29	0.38	0.36	0.37	0.35	0.34	0.35	0.034
26	L	Capillary	18BL	0.21	0.28	0.31	0.32	0.38	0.31	0.30	0.056
27	L	Capillary	19AL	0.23	0.26	0.25	0.24	0.26	0.26	0.25	0.013
28	R	Capillary	19BR	0.29	0.27	0.25	0.34	0.26	0.23	0.28	0.039
29	L	Capillary	19CL	0.28	0.28	0.26	0.24	0.28	0.25	0.27	0.018
30	R	Capillary	19DR	0.26	0.27	0.26	0.33	0.22	0.17	0.25	0.054
31	L	Packed	19EL	0.23	0.23	0.22	0.21	0.21	0.23	0.22	0.010
32	L	Packed	20L	0.31	0.30	0.22	0.24	0.31	0.26	0.27	0.039
33	L	Capillary	21L	0.27	0.25	0.26	0.26	0.27	0.24	0.26	0.012
34	R	Capillary	22R	0.21	0.25	0.29	0.30	0.38	0.34	0.29	0.061
35	R	Capillary	23R	0.30	0.26	0.12	0.28	0.31	0.17	0.24	0.076
36	R	Capillary	24AR	0.21	0.22	0.23	0.26	0.24	0.23	0.23	0.017
37	L	Capillary	24BL	0.32	0.32	0.34	0.33	0.33	0.34	0.33	0.009
38	R	Packed	25R	0.35	0.34	0.43	0.41	0.38	0.32	0.37	0.043
39	R	Capillary	26AR	0.33	0.44	0.31	0.27	0.25	0.29	0.31	0.066
40	R	Capillary	26BR	0.40	0.39	0.36	0.30	0.44	0.38	0.38	0.044
41	L	Capillary	27L	0.32	0.23	0.18	0.07	0.19	0.17	0.19	0.082
42	L	Packed	28L	0.19	0.38	0.22	0.40	0.37	0.44	0.33	0.103
43	L	Packed	29L	0.17	0.28	0.41	0.33	0.13	0.30	0.27	0.104
44	R	Packed	30R	0.42	0.42	0.30	0.27	0.36	0.31	0.35	0.064
45	L	Packed	31L	0.14	0.13	0.77	0.65	0.00	0.71	0.40	0.345
46	R	Capillary	32AR	0.21	0.22	0.16	0.20	0.06	0.35	0.20	0.093
47	R	Capillary	32BR	0.22	0.18	0.25	0.27	0.33	0.48	0.29	0.106
48	R	Capillary	33R	0.21	0.28	0.25	0.21	0.30	0.21	0.24	0.041
49	R	Packed	34R	0.54	0.39	0.35	0.39	0.40	0.28	0.39	0.084
50	L	Packed	35L	0.92	0.26	1.08	0.84	0.35	0.25	0.62	0.371
51	R	Capillary	36AR	0.56	0.52	0.48	0.55	0.53	0.50	0.52	0.030
52	R	Capillary	36BR	0.48	0.53	0.51	0.50	0.55	0.53	0.52	0.025
53	R	Capillary	37AR	0.17	0.33	0.04	0.19	0.18	0.27	0.20	0.098
54	L	Capillary	37BL	0.12	0.32	0.64	0.49	0.41	0.52	0.42	0.181
55	R	Packed	38R	0.27	0.25	0.32	0.28	0.26	0.29	0.28	0.024
56	R	Packed	39R	0.46	0.26	0.37	0.31	0.36	0.32	0.35	0.069
57	R	Packed	40R	0.30	0.32	0.40	0.37	0.51	0.34	0.37	0.076
58	R	Capillary	41R	0.26	0.24	0.25	0.25	0.24	0.24	0.25	0.010
59	L	Capillary	42L	0.24	0.20	0.32	0.23	0.28	0.29	0.26	0.044
60	L	Packed	43AL	0.65	0.40	0.35	0.38	0.37	0.47	0.44	0.112
61	L	Packed	43BL	0.83	0.40	0.36	0.42	0.40	0.41	0.47	0.178
62	L	Capillary	44AL	0.28	0.08	0.42	0.40	0.44	0.01	0.27	0.186
63	L	Capillary	44BL	0.21	0.16	0.24	0.22	0.26	0.24	0.22	0.035
64	R	Packed	45R	0.27	0.26	0.23	0.20	0.23	0.19	0.23	0.032
65	L	Packed	46L	0.00	0.05	0.14	0.24	0.28	0.11	0.14	0.108
66	L	Packed	47L	0.55	0.55	0.25	0.45	0.30	0.40	0.42	0.125
67	L	Capillary	48L	0.31	0.29	0.30	0.28	0.30	0.29	0.30	0.010
68	R	Packed	49R	0.54	0.31	0.19	0.31	0.28	0.36	0.33	0.117
69	R	Packed	50AR	0.24	0.21	0.28	0.28	0.20	0.19	0.23	0.040
70	R	Packed	50BR	0.17	0.16	0.18	0.19	0.27	0.19	0.19	0.039
71	L	Packed	50CL	0.22	0.24	0.23	0.32	0.37	0.14	0.25	0.081
72	R	Capillary	51R	0.44	0.42	0.41	0.35	0.31	0.44	0.40	0.053
73	R	Capillary	52R	0.01	0.05	0.00	0.06	0.17	0.02	0.05	0.062
74	L	Packed	53L	0.25	0.29	0.24	0.25	0.30	0.25	0.26	0.025
75	R	Capillary	54R	0.26	0.25	0.29	0.22	0.25	0.22	0.25	0.026
76	R	unknown	55R	0.56	0.56	0.38	0.38	0.19	0.38	0.41	0.139
77	L	Packed	56L	1.23	0.92	2.19	2.43	1.56	2.72	1.84	0.713
78	R	Packed	57R	0.35	0.45	0.34	0.33	0.32	0.30	0.35	0.053
79	L	Packed	58L	0.21	0.39	0.13	0.25	0.23	0.16	0.23	0.091
80	L	Packed	59L	0.25	1.20	1.15	0.41	2.09	0.87	1.00	0.660
81	R	Packed	60AR	0.33	0.30	0.28	0.26	0.25	0.35	0.30	0.039
82	L	Packed	60BL	0.32	0.24	0.20	0.28	0.24	0.31	0.27	0.046
83	R	Packed	61R	0.30	0.29	0.30	0.28	0.34	0.27	0.30	0.024
84	R	Capillary	62R	0.30	0.12	0.26	0.25	0.46	0.47	0.31	0.134
85	L	Capillary	63L	0.35	0.34	0.31	0.35	0.33	0.34	0.34	0.015
86	R	Packed	64R	0.16	0.12	0.21	0.29	0.31	0.23	0.22	0.073

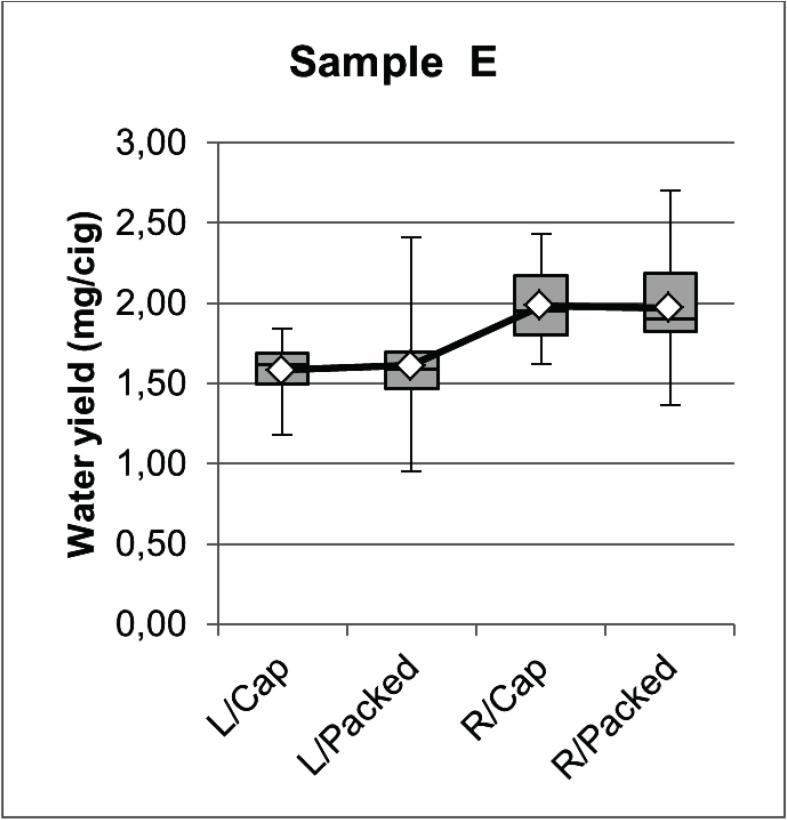

Raw data of water yields for sample E (unit: mg/cig)_

No.	Smoking machine	GC column type	Lab. code	No. of run						Mean	SD

				1	2	3	4	5	6
1	R	Capillary	01R	1.96	2.06	1.93	1.79	1.78	1.85	1.90	0.109
2	R	Capillary	02R	2.40	2.19	2.10	2.09	2.48	2.09	2.23	0.172
3	L	Packed	03AL	1.20	1.22	1.21	1.30	1.16	1.16	1.21	0.052
4	R	Packed	03BR	1.15	1.47	1.32	1.58	1.44	1.12	1.34	0.182
5	L	Packed	04L	1.47	1.60	1.53	1.65	1.40	1.73	1.56	0.121
6	L	Packed	05L	1.58	1.64	1.74	1.81	1.81	1.71	1.72	0.092
7	L	Capillary	06AL	1.41	1.63	1.56	2.20	1.04	1.85	1.62	0.393
8	L	Capillary	06BL	1.14	0.74	1.97	1.87	1.46	1.80	1.50	0.481
9	R	Capillary	07AR	2.27	2.29	1.92	2.19	2.18	2.14	2.16	0.132
10	R	Capillary	07BR	2.16	2.16	2.18	2.20	2.12	2.21	2.17	0.033
11	L	Capillary	07CL	1.48	1.46	1.43	1.41	1.45	1.34	1.43	0.050
12	R	Capillary	08R	2.03	2.11	2.04	1.94	1.78	1.93	1.97	0.115
13	R	Capillary	09R	1.99	1.97	1.91	1.84	1.93	1.75	1.90	0.090
14	R	Capillary	10R	2.20	2.19	2.23	2.13	2.07	2.02	2.14	0.080
15	L	Capillary	11L	1.32	1.28	1.36	1.26	1.24	1.44	1.32	0.074
16	R	Packed	12R	2.08	2.32	2.37	2.10	2.09	2.15	2.19	0.126
17	R	Capillary	13AR	1.69	1.53	1.48	1.42	1.60	1.38	1.52	0.115
18	R	Capillary	13BR	1.80	1.65	1.69	1.36	1.81	1.78	1.68	0.170
19	R	Packed	14R	2.04	1.76	1.90	1.90	1.84	1.96	1.90	0.096
20	R	Capillary	15AR	1.98	1.97	1.83	1.88	1.97	1.86	1.92	0.066
21	L	Capillary	15BL	1.41	1.85	1.73	1.46	1.33	1.36	1.52	0.215
22	R	Packed	16R	1.58	1.73	1.51	1.88	1.64	1.85	1.70	0.148
23	R	Packed	17AR	1.76	1.84	1.87	1.63	1.96	1.85	1.82	0.112
24	L	Packed	17BL	1.20	1.41	1.31	1.36	1.33	1.25	1.31	0.076
25	R	Capillary	18AR	1.72	1.68	1.71	1.64	1.96	1.97	1.78	0.145
26	L	Capillary	18BL	1.32	1.77	1.30	1.17	1.41	1.37	1.39	0.203
27	L	Capillary	19AL	1.48	1.60	1.59	1.71	1.71	1.67	1.63	0.089
28	R	Capillary	19BR	1.92	2.05	2.08	2.01	2.11	2.04	2.03	0.066
29	L	Capillary	19CL	1.76	1.59	1.76	1.61	1.88	1.80	1.73	0.112
30	R	Capillary	19DR	1.83	1.82	1.85	1.76	1.83	1.83	1.82	0.033
31	L	Packed	19EL	1.49	1.49	1.45	1.40	1.41	1.42	1.44	0.040
32	L	Packed	20L	1.60	1.67	1.67	1.66	1.57	1.55	1.62	0.054
33	L	Capillary	21L	1.76	1.85	1.86	1.86	1.85	1.85	1.84	0.039
34	R	Capillary	22R	2.07	1.89	2.10	2.02	2.18	2.12	2.06	0.101
35	R	Capillary	23R	1.88	1.83	1.80	1.74	1.74	1.78	1.80	0.052
36	R	Capillary	24AR	1.66	1.89	1.84	1.79	1.70	1.83	1.79	0.088
37	L	Capillary	24BL	1.64	1.67	1.74	1.63	1.59	1.66	1.66	0.050
38	R	Packed	25R	2.13	2.44	2.37	2.34	1.91	2.03	2.20	0.213
39	R	Capillary	26AR	2.12	1.96	2.24	2.33	2.03	2.07	2.13	0.137
40	R	Capillary	26BR	2.28	2.29	2.32	2.34	2.48	2.28	2.33	0.077
41	L	Capillary	27L	1.46	1.48	1.30	1.22	1.37	1.25	1.35	0.108
42	L	Packed	28L	1.67	2.15	1.95	1.84	1.86	1.75	1.87	0.167
43	L	Packed	29L	1.22	1.62	1.64	1.68	1.59	1.87	1.60	0.212
44	R	Packed	30R	2.17	2.16	2.13	1.94	2.21	2.01	2.10	0.105
45	L	Packed	31L	1.33	1.72	1.88	1.30	1.38	1.59	1.53	0.236
46	R	Capillary	32AR	1.99	1.81	1.80	1.94	1.92	1.84	1.88	0.075
47	R	Capillary	32BR	2.11	1.94	2.16	1.86	1.91	1.72	1.95	0.161
48	R	Capillary	33R	1.71	1.69	1.56	1.55	1.55	1.41	1.58	0.110
49	R	Packed	34R	2.97	2.83	2.55	2.62	2.07	2.36	2.57	0.321
50	L	Packed	35L	2.20	2.31	2.50	1.98	2.35	1.94	2.21	0.219
51	R	Capillary	36AR	2.25	2.22	2.38	2.29	2.35	2.28	2.30	0.060
52	R	Capillary	36BR	2.44	2.49	2.40	2.45	2.47	2.35	2.43	0.051
53	R	Capillary	37AR	1.96	1.50	1.56	1.39	2.12	2.18	1.78	0.341
54	L	Capillary	37BL	1.53	1.77	1.84	1.55	1.64	1.89	1.70	0.152
55	R	Packed	38R	1.78	1.84	1.94	1.85	1.96	1.94	1.88	0.073
56	R	Packed	39R	2.06	1.96	2.32	2.18	2.50	1.02	2.01	0.518
57	R	Packed	40R	2.47	2.52	2.75	2.54	2.98	2.92	2.70	0.219
58	R	Capillary	41R	1.90	1.82	1.79	1.58	1.80	1.80	1.78	0.106
59	L	Capillary	42L	1.44	1.43	1.68	1.55	1.60	1.44	1.52	0.104
60	L	Packed	43AL	1.86	1.55	1.46	1.62	1.60	1.69	1.63	0.136
61	L	Packed	43BL	1.55	1.61	1.46	1.59	1.65	1.63	1.58	0.069
62	L	Capillary	44AL	1.60	1.66	1.56	1.58	1.91	1.64	1.66	0.129
63	L	Capillary	44BL	1.71	1.43	1.49	1.45	1.82	1.60	1.58	0.156
64	R	Packed	45R	1.74	1.68	1.80	1.75	1.69	1.59	1.71	0.073
65	L	Packed	46L	0.89	0.97	1.05	0.96	1.05	1.11	1.01	0.079
66	L	Packed	47L	1.85	1.88	1.53	2.05	1.50	1.40	1.70	0.259
67	L	Capillary	48L	1.80	1.78	1.77	1.77	1.73	1.81	1.78	0.028
68	R	Packed	49R	1.90	1.95	1.91	1.79	2.18	1.91	1.94	0.129
69	R	Packed	50AR	1.77	1.77	2.02	1.91	1.79	1.72	1.83	0.113
70	R	Packed	50BR	1.82	1.89	1.91	1.82	1.87	1.79	1.85	0.047
71	L	Packed	50CL	1.39	1.52	1.45	1.68	1.42	1.31	1.46	0.127
72	R	Capillary	51R	1.94	2.44	2.21	2.16	2.22	2.15	2.19	0.160
73	R	Capillary	52R	2.15	1.93	2.11	2.24	2.13	2.51	2.18	0.192
74	L	Packed	53L	1.71	1.73	1.63	1.74	1.64	1.67	1.69	0.047
75	R	Capillary	54R	1.92	1.74	1.87	1.88	1.86	1.80	1.85	0.064
76	R	unknown	55R	2.06	2.25	2.06	1.69	1.88	1.88	1.97	0.195
77	L	Packed	56L	2.14	4.08	6.49	4.21	4.49	4.59	4.33	1.388
78	R	Packed	57R	2.28	2.19	2.39	2.24	2.32	2.15	2.26	0.088
79	L	Packed	58L	1.45	1.40	1.37	1.54	1.68	1.53	1.50	0.113
80	L	Packed	59L	2.29	3.61	3.99	2.46	4.06	3.23	3.27	0.758
81	R	Packed	60AR	2.21	2.05	2.21	1.98	2.28	2.29	2.17	0.127
82	L	Packed	60BL	2.18	2.19	2.68	2.74	2.32	2.35	2.41	0.243
83	R	Packed	61R	1.90	1.91	1.89	1.88	1.91	1.90	1.90	0.012
84	R	Capillary	62R	2.09	1.99	2.73	2.75	2.18	2.34	2.35	0.326
85	L	Capillary	63L	1.75	1.66	1.65	1.73	1.67	1.67	1.69	0.041
86	R	Packed	64R	1.56	1.34	1.32	1.23	1.42	1.69	1.43	0.170

Repeatability and reproducibility in ISO 10362-1:1999_

Mean value m_w (mg/cig)	Repeatability limit r (mg/cig)	Reproducibility limit R (mg/cig)
0.083	0.154	0.241
0.153	0.228	0.353
0.338	0.272	0.381
0.962	0.407	0.734
1.595	0.561	0.935
3.187	0.908	1.680

Results of t-test in water yields between linear and rotary smoking machine within same type of GC column (unit: mg/cig)_

Sample code	Capillary					Packed

	Linear		Rotary		t-test ^a	Linear		Rotary		t-test ^a

	Mean	SD	Mean	SD		Mean	SD	Mean	SD
A	0.106	0.041	0.092	0.044	ns	0.102	0.058	0.101	0.047	ns
B	0.273	0.065	0.290	0.101	ns	0.286	0.082	0.296	0.068	ns

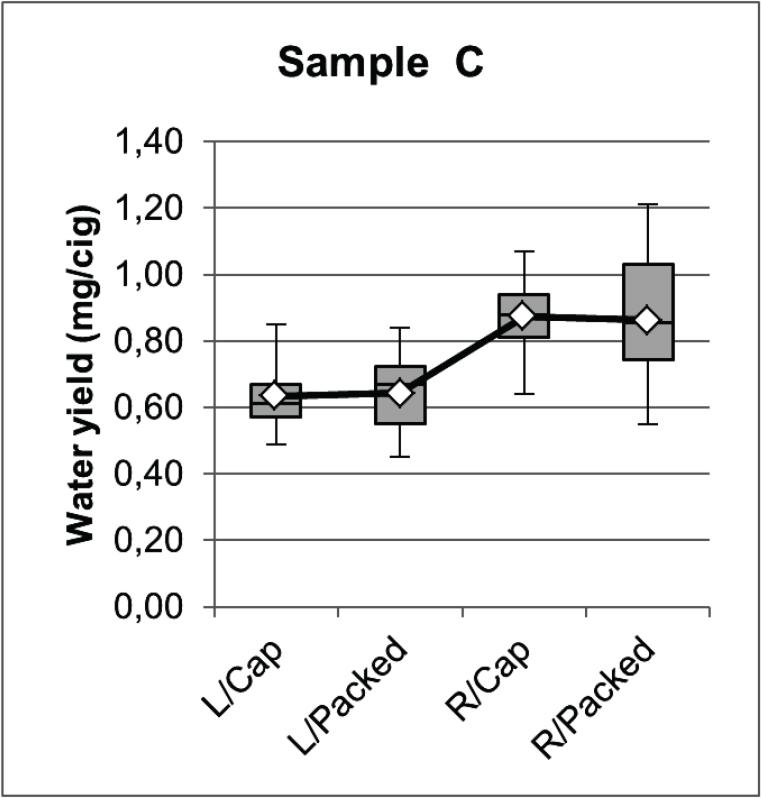

C	0.632	0.100	0.874	0.103	^**	0.645	0.113	0.861	0.188	^**

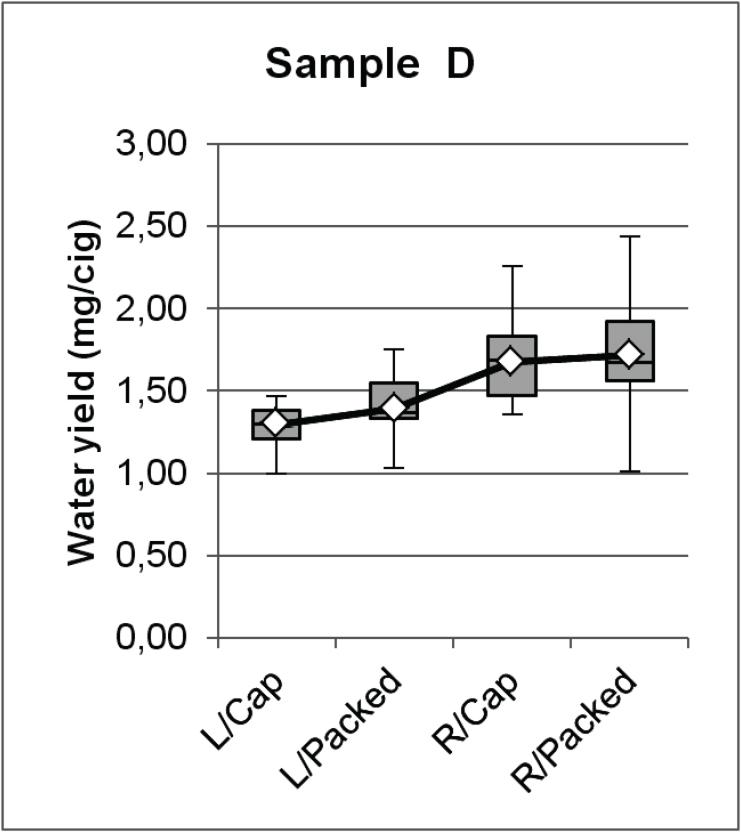

D	1.287	0.137	1.676	0.229	^**	1.391	0.193	1.718	0.338	^**
E	1.576	0.159	1.988	0.230	^**	1.614	0.324	1.969	0.346	^**

Raw data of water yields for sample A (unit: mg/cig)_

No.	Smoking machine	GC column type	Lab. Code	No. of run						Mean	SD

				1	2	3	4	5	6
1	R	Capillary	01R	0.02	0.04	0.08	0.10	0.06	0.09	0.07	0.031
2	R	Capillary	02R	0.15	0.17	0.02	0.04	0.12	0.06	0.09	0.061
3	L	Packed	03AL	0.04	0.15	0.17	0.03	0.02	0.05	0.08	0.066
4	R	Packed	03BR	0.13	0.05	0.13	0.01	0.03	0.05	0.07	0.052
5	L	Packed	04L	0.17	0.11	0.17	0.17	0.14	0.16	0.15	0.024
6	L	Packed	05L	0.07	0.08	0.09	0.11	0.11	0.15	0.10	0.029
7	L	Capillary	06AL	0.12	0.08	0.10	0.04	0.12	0.08	0.09	0.030
8	L	Capillary	06BL	0.33	0.22	0.06	0.29	0.12	0.15	0.20	0.104
9	R	Capillary	07AR	0.19	0.08	0.11	0.11	0.13	0.11	0.12	0.035
10	R	Capillary	07BR	0.14	0.13	0.05	0.10	0.08	0.07	0.10	0.036
11	L	Capillary	07CL	0.06	0.08	0.08	0.03	0.09	0.08	0.07	0.022
12	R	Capillary	08R	0.16	0.08	0.06	0.12	0.06	0.06	0.09	0.041
13	R	Capillary	09R	0.19	0.01	0.10	0.01	0.16	0.02	0.08	0.080
14	R	Capillary	10R	0.00	0.03	0.06	0.06	0.06	0.02	0.04	0.023
15	L	Capillary	11L	0.10	0.02	0.11	0.08	0.02	0.02	0.06	0.043
16	R	Packed	12R	0.07	0.05	0.08	0.09	0.10	0.12	0.08	0.023
17	R	Capillary	13AR	0.10	0.12	0.10	0.13	0.12	0.20	0.13	0.037
18	R	Capillary	13BR	0.14	0.14	0.11	0.11	0.12	0.15	0.13	0.017
19	R	Packed	14R	0.16	0.17	0.16	0.19	0.18	0.14	0.17	0.017
20	R	Capillary	15AR	0.20	0.22	0.13	0.10	0.11	0.10	0.14	0.053
21	L	Capillary	15BL	0.11	0.09	0.09	0.02	0.19	0.26	0.13	0.085
22	R	Packed	16R	0.03	0.05	0.13	0.07	0.02	0.17	0.08	0.059
23	R	Packed	17AR	0.08	0.10	0.08	0.09	0.09	0.12	0.09	0.015
24	L	Packed	17BL	0.13	0.12	0.09	0.09	0.07	0.11	0.10	0.022
25	R	Capillary	18AR	0.09	0.10	0.10	0.10	0.09	0.10	0.10	0.004
26	L	Capillary	18BL	0.09	0.08	0.11	0.06	0.07	0.10	0.09	0.019
27	L	Capillary	19AL	0.03	0.07	0.06	0.05	0.06	0.08	0.06	0.017
28	R	Capillary	19BR	0.13	0.18	0.12	0.09	0.17	0.09	0.13	0.038
29	L	Capillary	19CL	0.09	0.09	0.06	0.06	0.08	0.07	0.08	0.014
30	R	Capillary	19DR	0.07	0.10	0.17	0.11	0.01	0.01	0.08	0.061
31	L	Packed	19EL	0.07	0.07	0.04	0.07	0.05	0.06	0.06	0.013
32	L	Packed	20L	0.09	0.06	0.06	0.06	0.06	0.05	0.06	0.014
33	L	Capillary	21L	0.13	0.12	0.13	0.13	0.13	0.13	0.13	0.004
34	R	Capillary	22R	0.04	0.10	0.05	0.09	0.11	0.27	0.11	0.083
35	R	Capillary	23R	0.01	0.01	0.00	0.00	0.01	0.00	0.00	0.005
36	R	Capillary	24AR	0.10	0.11	0.11	0.10	0.11	0.10	0.11	0.005
37	L	Capillary	24BL	0.12	0.12	0.11	0.13	0.12	0.11	0.12	0.008
38	R	Packed	25R	0.09	0.08	0.11	0.10	0.10	0.12	0.10	0.014
39	R	Capillary	26AR	0.18	0.15	0.09	0.09	0.09	0.21	0.14	0.051
40	R	Capillary	26BR	0.18	0.14	0.09	0.06	0.20	0.15	0.14	0.052
41	L	Capillary	27L	0.28	0.12	0.03	0.00	0.01	0.08	0.09	0.105
42	L	Packed	28L	0.09	0.19	0.17	0.31	0.25	0.26	0.21	0.078
43	L	Packed	29L	n.s. ^a	n.s.	n.s.	n.s.	n.s.	n.s.	n.s.	n.s.
44	R	Packed	30R	0.12	0.08	0.10	0.11	0.08	0.06	0.09	0.022
45	L	Packed	31L	0.03	0.11	0.08	0.13	0.00	0.12	0.08	0.053
46	R	Capillary	32AR	0.08	0.02	0.09	0.09	0.03	0.07	0.06	0.031
47	R	Capillary	32BR	0.01	0.05	0.08	0.13	0.06	0.10	0.07	0.041
48	R	Capillary	33R	0.05	0.07	0.05	0.03	0.05	0.06	0.05	0.011
49	R	Packed	34R	0.27	0.10	0.12	0.23	0.17	0.09	0.16	0.072
50	L	Packed	35L	0.06	0.10	0.15	0.27	0.00	0.09	0.11	0.092
51	R	Capillary	36AR	0.20	0.18	0.16	0.17	0.17	0.16	0.17	0.015
52	R	Capillary	36BR	0.18	0.17	0.24	0.17	0.16	0.23	0.19	0.034
53	R	Capillary	37AR	0.00	0.04	0.21	0.05	0.01	0.14	0.08	0.084
54	L	Capillary	37BL	0.01	0.16	0.13	0.13	0.22	0.00	0.11	0.087
55	R	Packed	38R	0.07	0.07	0.09	0.25	0.17	0.17	0.14	0.071
56	R	Packed	39R	0.22	0.06	0.13	0.12	0.14	0.12	0.13	0.048
57	R	Packed	40R	0.04	0.04	0.20	0.20	0.23	0.13	0.14	0.084
58	R	Capillary	41R	0.16	0.12	0.10	0.13	0.07	0.09	0.11	0.031
59	L	Capillary	42L	0.12	0.09	0.08	0.10	0.09	0.12	0.10	0.017
60	L	Packed	43AL	0.20	0.17	0.18	0.18	0.18	0.32	0.21	0.057
61	L	Packed	43BL	0.19	0.18	0.18	0.21	0.20	0.21	0.20	0.014
62	L	Capillary	44AL	0.13	0.20	0.14	0.14	0.14	−0.10	0.11	0.105
63	L	Capillary	44BL	−0.04	−0.03	0.05	0.03	0.19	0.21	0.07	0.108
64	R	Packed	45R	0.08	0.04	0.05	0.09	0.06	0.02	0.06	0.026
65	L	Packed	46L	0.00	0.13	0.00	0.00	0.00	0.06	0.03	0.054
66	L	Packed	47L	0.30	0.18	0.10	0.23	0.20	0.13	0.19	0.072
67	L	Capillary	48L	0.09	0.10	0.10	0.10	0.10	0.10	0.10	0.004
68	R	Packed	49R	0.24	0.28	0.09	0.28	0.19	0.19	0.21	0.071
69	R	Packed	50AR	0.01	0.07	0.10	0.15	0.07	0.01	0.07	0.054
70	R	Packed	50BR	0.03	0.05	0.05	0.00	0.08	0.00	0.04	0.031
71	L	Packed	50CL	0.06	0.04	0.10	0.13	0.14	0.04	0.09	0.045
72	R	Capillary	51R	0.12	0.10	0.13	0.13	0.08	0.08	0.11	0.023
73	R	Capillary	52R	0.00	0.00	0.00	0.00	0.00	0.00	0.00	0.000
74	L	Packed	53L	0.08	0.06	0.05	0.05	0.07	0.04	0.06	0.015
75	R	Capillary	54R	0.11	0.10	0.07	0.10	0.06	0.11	0.09	0.021
76	R	unknown	55R	0.56	0.38	0.19	0.38	0.56	0.56	0.44	0.150
77	L	Packed	56L	0.88	1.58	1.50	1.99	1.34	1.27	1.43	0.368
78	R	Packed	57R	0.13	0.14	0.13	0.13	0.10	0.17	0.13	0.023
79	L	Packed	58L	0.04	0.05	0.08	0.11	0.08	0.04	0.07	0.028
80	L	Packed	59L	0.23	0.57	1.82	0.35	1.00	0.33	0.72	0.607
81	R	Packed	60AR	0.08	0.09	0.06	0.07	0.05	0.06	0.07	0.015
82	L	Packed	60BL	0.05	0.07	0.07	0.11	0.06	0.06	0.07	0.021
83	R	Packed	61R	0.13	0.13	0.14	0.13	0.12	0.14	0.13	0.008
84	R	Capillary	62R	0.01	0.12	0.02	0.00	0.05	0.04	0.04	0.043
85	L	Capillary	63L	0.19	0.17	0.18	0.19	0.18	0.19	0.18	0.008
86	R	Packed	64R	0.04	0.02	0.06	0.02	0.04	0.03	0.04	0.015

Raw data of water yields for sample D (unit: mg/cig)_

No.	Smoking machine	GC column type	Lab. code	No. of run						Mean	SD

				1	2	3	4	5	6
1	R	Capillary	01R	1.58	1.59	1.79	1.73	1.75	1.70	1.69	0.086
2	R	Capillary	02R	2.16	2.03	1.76	1.66	2.02	-	1.93	0.207
3	L	Packed	03AL	1.01	1.00	1.08	1.05	1.09	0.95	1.03	0.053
4	R	Packed	03BR	1.20	1.48	1.06	1.36	1.18	1.07	1.22	0.167
5	L	Packed	04L	1.31	1.33	1.24	1.42	1.31	1.45	1.34	0.078
6	L	Packed	05L	1.51	1.48	1.47	1.54	1.68	1.55	1.54	0.076
7	L	Capillary	06AL	1.28	1.25	1.49	1.80	1.22	1.24	1.38	0.228
8	L	Capillary	06BL	1.19	1.07	0.73	0.89	1.28	0.83	1.00	0.216
9	R	Capillary	07AR	2.00	1.84	2.05	1.86	1.80	1.88	1.90	0.097
10	R	Capillary	07BR	1.95	2.00	1.71	1.77	1.80	1.75	1.83	0.116
11	L	Capillary	07CL	1.25	1.19	1.44	1.32	1.15	1.00	1.23	0.151
12	R	Capillary	08R	1.70	1.69	1.75	1.79	1.67	1.53	1.69	0.089
13	R	Capillary	09R	1.62	1.46	1.61	1.47	1.69	1.43	1.55	0.107
14	R	Capillary	10R	2.01	2.11	2.01	1.97	2.04	2.02	2.02	0.049
15	L	Capillary	11L	1.09	1.14	1.08	1.38	1.19	1.35	1.21	0.130
16	R	Packed	12R	1.71	1.75	1.71	1.76	1.74	1.67	1.72	0.033
17	R	Capillary	13AR	1.55	1.50	1.36	1.28	1.58	1.45	1.45	0.115
18	R	Capillary	13BR	1.62	1.42	1.55	1.46	1.67	1.51	1.54	0.095
19	R	Packed	14R	1.81	1.74	1.39	1.80	1.49	1.77	1.67	0.179
20	R	Capillary	15AR	1.74	1.67	1.64	1.70	1.67	1.72	1.69	0.037
21	L	Capillary	15BL	1.12	1.05	1.29	1.00	1.31	1.01	1.13	0.138
22	R	Packed	16R	1.45	1.44	1.53	1.70	1.45	1.65	1.54	0.113
23	R	Packed	17AR	1.58	1.54	1.71	1.33	1.60	1.37	1.52	0.145
24	L	Packed	17BL	1.25	1.18	1.25	1.22	1.14	0.88	1.15	0.141
25	R	Capillary	18AR	1.52	1.64	1.51	1.68	1.66	1.76	1.63	0.096
26	L	Capillary	18BL	1.57	1.17	1.65	1.46	1.54	1.28	1.45	0.184
27	L	Capillary	19AL	1.38	1.36	1.51	1.56	1.50	1.48	1.47	0.078
28	R	Capillary	19BR	1.73	1.62	1.79	1.71	1.69	1.59	1.69	0.073
29	L	Capillary	19CL	1.53	1.54	1.38	1.36	1.44	1.55	1.47	0.085
30	R	Capillary	19DR	1.54	1.40	1.56	1.48	1.48	1.34	1.47	0.083
31	L	Packed	19EL	1.38	1.36	1.39	1.34	1.39	1.32	1.36	0.029
32	L	Packed	20L	1.38	1.39	1.49	1.50	1.41	1.50	1.45	0.058
33	L	Capillary	21L	1.47	1.45	1.46	1.45	1.45	1.44	1.45	0.010
34	R	Capillary	22R	1.52	1.65	1.82	1.82	1.94	2.07	1.80	0.197
35	R	Capillary	23R	1.49	1.50	1.34	1.41	1.50	1.52	1.46	0.072
36	R	Capillary	24AR	1.51	1.42	1.20	1.53	1.46	1.46	1.43	0.119
37	L	Capillary	24BL	1.56	1.34	1.24	1.27	1.34	1.50	1.38	0.128
38	R	Packed	25R	2.16	2.03	2.02	1.96	1.80	1.69	1.94	0.170
39	R	Capillary	26AR	2.00	1.60	2.15	2.16	1.72	1.90	1.92	0.227
40	R	Capillary	26BR	2.12	1.84	2.19	1.95	2.10	1.98	2.03	0.130
41	L	Capillary	27L	1.32	1.36	1.37	1.08	1.17	0.93	1.21	0.177
42	L	Packed	28L	1.33	1.57	1.65	1.76	1.58	1.43	1.55	0.154
43	L	Packed	29L	1.06	1.23	1.39	1.78	1.37	1.63	1.41	0.262
44	R	Packed	30R	2.21	2.04	1.98	1.84	2.07	2.03	2.03	0.121
45	L	Packed	31L	1.56	1.08	1.31	1.55	1.13	1.34	1.33	0.202
46	R	Capillary	32AR	1.70	1.62	1.69	1.60	1.52	1.51	1.61	0.083
47	R	Capillary	32BR	1.94	1.80	1.59	1.72	1.68	1.68	1.73	0.120
48	R	Capillary	33R	1.25	1.50	1.55	1.41	1.15	1.29	1.36	0.155
49	R	Packed	34R	2.61	2.50	2.17	2.15	2.16	1.97	2.26	0.244
50	L	Packed	35L	1.90	1.85	2.03	1.82	1.57	1.31	1.75	0.261
51	R	Capillary	36AR	1.39	1.33	1.36	1.31	1.46	1.36	1.37	0.053
52	R	Capillary	36BR	1.45	1.36	1.41	1.51	1.55	1.48	1.46	0.069
53	R	Capillary	37AR	1.70	1.59	1.55	1.13	1.46	1.79	1.53	0.231
54	L	Capillary	37BL	1.11	1.29	1.36	1.31	1.17	1.62	1.31	0.178
55	R	Packed	38R	1.65	1.63	1.73	1.91	1.73	1.74	1.73	0.100
56	R	Packed	39R	1.88	1.67	2.16	2.10	1.96	1.70	1.91	0.203
57	R	Packed	40R	2.13	2.15	2.44	2.37	2.84	2.70	2.44	0.287
58	R	Capillary	41R	1.64	1.40	1.36	1.29	1.41	1.43	1.42	0.117
59	L	Capillary	42L	1.14	1.14	1.20	1.21	1.20	1.24	1.19	0.040
60	L	Packed	43AL	1.45	1.25	1.36	1.34	1.34	1.43	1.36	0.072
61	L	Packed	43BL	1.40	1.28	1.36	1.28	1.44	1.35	1.35	0.064
62	L	Capillary	44AL	1.27	1.14	1.50	1.43	1.25	1.13	1.29	0.151
63	L	Capillary	44BL	1.50	1.57	1.29	1.21	1.09	1.46	1.35	0.186
64	R	Packed	45R	1.84	1.41	1.74	1.49	1.49	1.52	1.58	0.168
65	L	Packed	46L	1.01	0.87	1.05	0.94	1.24	1.06	1.03	0.126
66	L	Packed	47L	1.63	1.50	1.75	1.30	1.70	1.43	1.55	0.172
67	L	Capillary	48L	1.27	1.33	1.32	1.30	1.33	1.24	1.30	0.037
68	R	Packed	49R	1.94	1.84	1.95	1.76	1.93	1.69	1.85	0.108
69	R	Packed	50AR	1.70	1.70	1.66	1.77	1.52	1.43	1.63	0.128
70	R	Packed	50BR	1.60	1.54	1.72	1.76	1.69	1.61	1.65	0.083
71	L	Packed	50CL	1.40	1.32	1.40	1.27	1.55	1.33	1.38	0.098
72	R	Capillary	51R	1.98	2.02	1.85	2.08	1.99	1.75	1.95	0.122
73	R	Capillary	52R	1.66	1.72	1.71	1.76	1.75	2.12	1.79	0.167
74	L	Packed	53L	1.59	1.61	1.66	1.63	1.46	1.62	1.60	0.070
75	R	Capillary	54R	1.44	1.53	1.55	1.35	1.60	1.53	1.50	0.090
76	R	unknown	55R	1.31	1.50	1.31	1.13	0.94	1.31	1.25	0.192
77	L	Packed	56L	2.43	2.72	3.91	5.00	4.11	4.76	3.82	1.050
78	R	Packed	57R	2.00	2.13	1.99	2.06	1.83	1.93	1.99	0.104
79	L	Packed	58L	1.19	1.32	1.04	1.33	1.28	1.16	1.22	0.112
80	L	Packed	59L	1.22	1.99	2.13	2.47	1.64	1.29	1.79	0.493
81	R	Packed	60AR	1.45	1.64	1.55	1.53	1.69	1.60	1.58	0.085
82	L	Packed	60BL	1.69	1.74	1.68	1.49	1.46	1.62	1.61	0.114
83	R	Packed	61R	1.00	1.02	1.00	0.99	1.03	0.99	1.01	0.016
84	R	Capillary	62R	1.92	1.98	2.54	2.19	2.30	2.63	2.26	0.288
85	L	Capillary	63L	1.23	1.23	1.26	1.22	1.24	1.25	1.24	0.015
86	R	Packed	64R	1.27	1.65	1.26	1.30	1.42	1.55	1.41	0.162

Statistical Analysis for Comparison of the Results Obtained by Capillary Columns and Packed Columns in the Determination of Water Yield in Smoke Condensates Analyzed in Cigarettes for the 24th Asia Collaborative Study

Figures & Tables

Figure 1

Figure 2

Figure 3

Figure 4

Figure 5

Figure 6

Figure 7

Figure 8

Figure 9

Figure 10

Figure 11

Figure 12

Dataset per sample_

Estimated r and R for all water data, capillary columns and packed columns (unit: mg/cig)_

Results of t-test in water yields between capillary and packed column within same type of smoking machine (unit: mg/cig)_

Results of outlier tests_

Results of t-test in water yields between capillary columns and packed columns_

Mean and standard deviation (SD) of water yields for each data set (unit: mg/cig)_

List of parameters to be reported_

Raw data of water yields for sample C (unit: mg/cig)_

List of Participating Laboratories

Number of datasets classified by GC column type and smoking machine type_

List of samples_

Raw data of water yields for sample B (unit: mg/cig)_

Raw data of water yields for sample E (unit: mg/cig)_

Repeatability and reproducibility in ISO 10362-1:1999_

Results of t-test in water yields between linear and rotary smoking machine within same type of GC column (unit: mg/cig)_

Raw data of water yields for sample A (unit: mg/cig)_

Raw data of water yields for sample D (unit: mg/cig)_

Paradigm

My account
